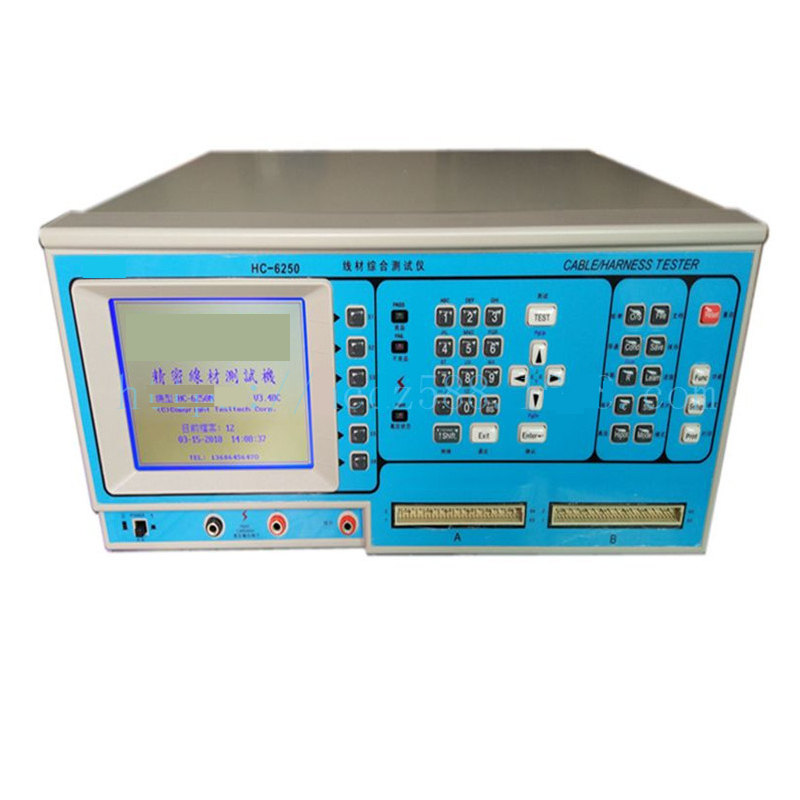

HC-6250/8683 Penguji konduksi kabel
- Keterangan
- Pertanyaan
Keterangan
Penguji konduksi kabel
CT-8689N meningkatkan kecepatan uji kawat, akurasi tes yang lebih tinggi, agar lebih nyaman bagi pengguna, penggunaan semua panel Cina.
Penguji konduksi kabel
FITUR PRODUK:
● Sistem menyediakan antarmuka operasi berbahasa Mandarin
● Boot diagnosis mandiri, koreksi diri
● Sistem dapat secara otomatis memindai dan menemukan titik
● Sistem ini menyediakan uji hubung singkat/pengujian instan tingkat lanjut
● Dapat digunakan untuk uji satu sisi kawat/uji isolasi
● Maksimum DC700V,Tegangan uji AC500V
● Hingga 128/256/512 titik tes dapat diukur
● Menyediakan 320*240 resolusi layar LCD melingkar
● Uji linearitas dan keamanan tersedia
● Pengujian berkelanjutan yang dapat diprogram sepenuhnya
● Menyediakan beragam antarmuka untuk berbagai aplikasi berbeda
● Sistem menyediakan fungsi pencetakan statistik dan koneksi komputer
Penguji konduksi kabel
| Characteristic description | |
| Maks. 1000V test voltage | Test screen more affinity, convenient quality control with line sampling |
| The on-resistance can be measured to 500Ω | Single point test is performed simultaneously |
| It is more accurate to determine the split side of the short circuit | The speed of insulation testing has been greatly improved |
| Can be used for wire single side test/insulation test | The system provides statistics and printing functions |
| Test item | ||
| Test item | simbol | Rentang pengukuran |
| Putus/korsleting | HAI/S | 2KΩ~50KΩ |
| Instant short break test | 2KΩ~50KΩ | |
| Penilaian titik akhir hubung singkat | ||
| Conduction test | KOND | Max.50.0Ω |
| Intermittent Cond. | Max.50.0Ω | |
| Resistance test | R | Max.1MΩ |
| Capacitance test | C | 10pF~1uF |
| Tes dioda | D | 0-7V |
| Resistensi isolasi | DAN | 1MΩ~1000MΩ |
| Unilateral test. Point test. Sequential testing | ||
| High voltage test (limited to 8683FA model) | Hipot | Max.5mA |
| CT-8689. Spesifikasi teknis | |
| Fungsi lanjutan
Akurasi dasar Mode pemindaian uji Measurement time |
Pengujian berkelanjutan yang dapat diprogram
Automatic spot finding diagnosis diri Mengoreksi diri ke nol DCR±5% IR ±5% Automatic/short-circuit scan can be switched 0.1 SEC base value |
| Measure frequency and signal
Dc high voltage
Insulation test |
200~1000Vdc
100~700Vac Ketepatan: ±5% |
| Perangkat tampilan/suara | 320Layar LCD grafis beresolusi ×240
6-digit digit display number Pass/Fail LED Red/Green indicator/screen display/Sound |
| Ukur kontaknya | 128 Ukur kontaknya
256 kontak tersedia High voltage correction output (+/-) Temukan terminal secara otomatis |
| Panel kendali
antarmuka |
Grup tombol Sistem/Cepat/Edit/Fungsi

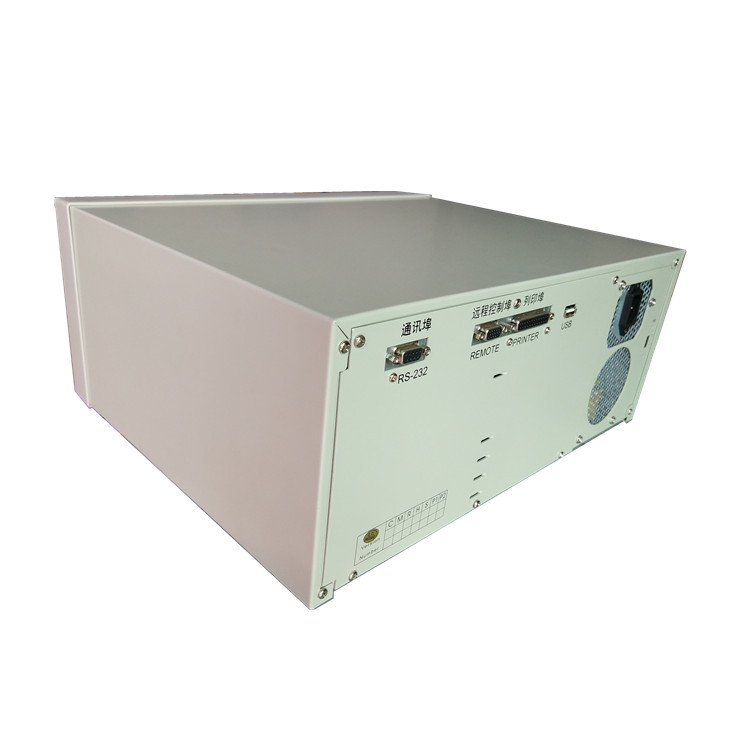

Port komunikasi RS-232 Pelabuhan pencetak Pelabuhan kendali jarak jauh |
| Perangkat memori | Flash memory
Hingga 62 sets of test Settings files can be stored |
| Sumber Daya listrik
lampiran |
115/230 Masukan tegangan Vac ±10%
60/50 Hz Temukan probe secara otomatis Horn fixture plate Garis perlengkapan Kabel listrik Panduan pengguna |
| Suhu dan kelembaban | 15ºC~35ºC
Relative humidity RH≦75% |
| Ukuran (W x H x D)
berat Persyaratan spesifikasi kawat |
425×190×350 mm
Approx. 14kg (tanpa aksesoris) Up to 1µF |
| Ordering information CT-8689FA CT-8689F /C2 |
200~1000Vdc, 100~700Vac, 200~1000Vdc R:1 Mω, DAN:1 Mω to 1000 Mω Pilih 256 poin tes Horn fixture plate Garis perlengkapan (30cm) Check fixture set |
