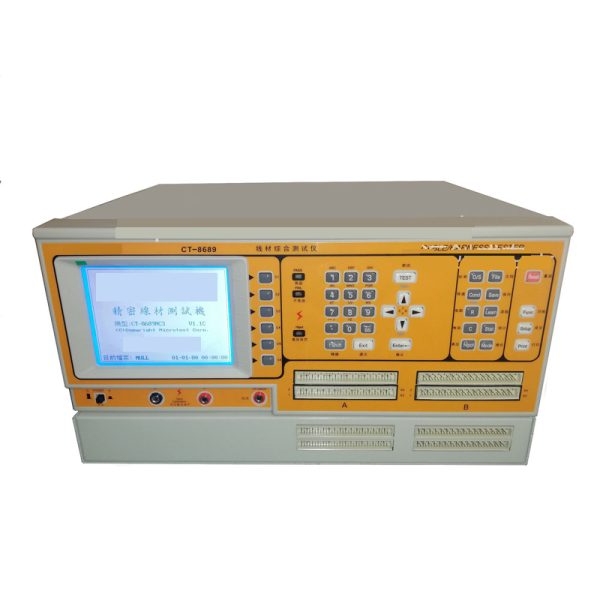

CT8689 Penguji rangkaian kabel
- Keterangan
- Pertanyaan
Keterangan
Penguji rangkaian kabel
Sistem ini menyediakan antarmuka operasi Cina Boot diagnosis mandiri, koreksi mandiri Sistem dapat secara otomatis memindai dan menemukan titik Sistem menyediakan uji hubung singkat/konduksi instan tingkat lanjut untuk uji satu sisi kawat/uji isolasi Maks DC1000V, Tegangan uji AC700V Hingga 128/256/512 poin tes 320*240 resolusi layar LCD melingkar Uji linearitas dan keamanan tersedia Pengujian berkelanjutan yang dapat diprogram sepenuhnya Menyediakan berbagai antarmuka untuk berbagai aplikasi Sistem menyediakan fungsi pencetakan statistik dan koneksi komputer
Penguji rangkaian kabel
| barang | simbol | Rentang tes |
| menyalakan | KOND | 0.1Ω－50.0Ω |
| Tes konduksi sesaat | C | 0.1Ω－50.0Ω |
| perlawanan | R | 0.1Ω－1,0MΩ |
| kapasitansi | C | 1pF-1uF |
| isolasi | DAN | 1MΩ-500MΩ |
| Putus/korsleting | HAI/S | 2kΩ-50kΩ |
| Istirahat sejenak seketika | HAI/S | 2kΩ-50kΩ |
| dioda | zener | 07-ay |
| Tes satu sisi | ||
| Fungsi lanjutan | Pengujian berkelanjutan yang dapat diprogram
Langkah putih untuk menemukan beberapa Diagnosis diri putih Mengoreksi diri ke nol |
|
| Akurasi dasar | ±0,1% | |
| Mode pemindaian uji dapat dialihkan | secara otomatis/manual/terus menerus | |
| Kecepatan pengukuran | 0.1Nilai dasar detik | |
| Ukur frekuensi benua dan nomor benua
Sinyal pengukuran tegangan rendah Uji isolasi tegangan tinggi |
100-100KIZ,1 kekosongan
5VDC/5OMA MAKS.±5% 100-700vDC.±5% |
|
| Perangkat tampilan/suara | 320Layar LCD grafis beresolusi ×240
Digit digit menampilkan jumlah digit Lulus/GagalLampu indikator merah dan hijau/tampilan gambar/suara |
|
| Ukur kontaknya | 128 Ukur kontaknya
256 kontak tersedia Koreksi tegangan tinggi keluaran positif dan negatif (+/-)Temukan terminal titik secara otomatis |
|
| Penilaian titik akhir hubung singkat | ||
| Panel kendali
antarmuka |
Grup tombol Sistem/Cepat/Edit/Fungsi

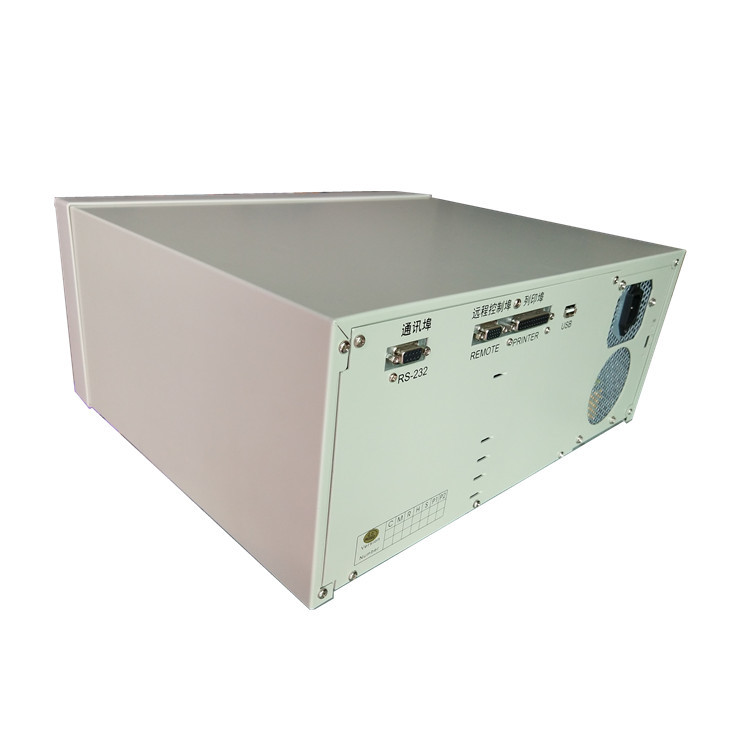

Pelabuhan pencetak Pelabuhan kendali jarak jauh Port komunikasi RS-232 |
|
| Perangkat memori | Baterai cadangan bawaan 512KBSRAM bawaan | |
| Sumber Daya listrik | 115/230Masukan tegangan Vac ±10%, 60/50Hz | |
| Persyaratan spesifikasi kawat | 1uFMAT | |
| Tambahan: | Temukan probe secara otomatis
2-adaptor klakson 64Pin dalam 1 Kabel GPIB (Opsional) Panduan pengguna kabel daya |
|
| Suhu dan kelembaban
Pengukuran Terberat |
15oC~350C, kelembaban relatif RH=75%
42 * 19* 35 13kg |
|
| Kode pemesanan
C2 C3 |
CT-8689N DC 700V
CT-8689FA DC 1000V-AC 700V 256 poin tes 512 poin tes |
|
