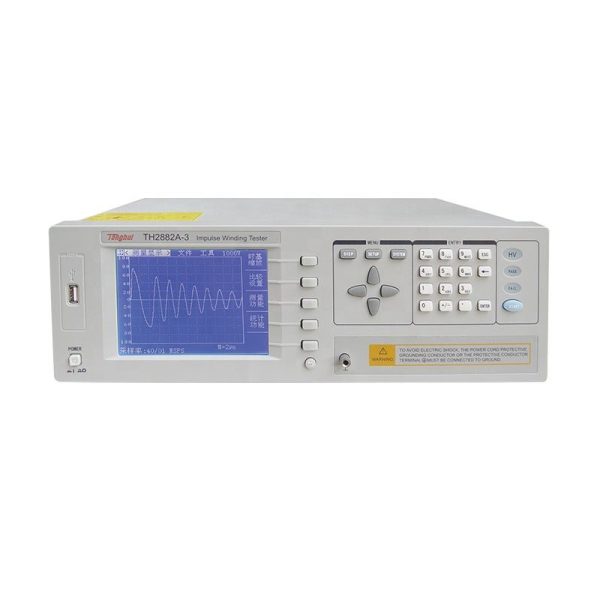

Máquina de prueba de bobinado de impulso TH2882A-3

Breve introducción
Debido a la influencia del material del alambre de la bobina.,material magnético,Técnicas de estructura y fabricación, etc. ., productos de bobina (como transformadores, motores, etc.) puede tener defectos de bajo aislamiento entre las capas de la bobina,círculos y pistas. Probador de bobinado por impulso serie TH2882A,adoptando alto- técnica de muestreo de velocidad, Es un instrumento de prueba de análisis de nueva generación para el rendimiento de aislamiento de productos de bobina..

Impulse Winding Testing Machine

Características
1.Prueba de impulso de baja inductancia: hasta 10μH

2.Prueba de baja energía sin dañar la bobina.
3.Detección rápida del aislamiento del devanado a una velocidad de 5.5 medida/seg
4.4 tipos de métodos de comparación de formas de onda
5.Hasta 40 Frecuencia de muestreo MSPS
6.320Pantalla LCD gráfica de matriz de puntos ×240
7.Idiomas de operación chino e inglés
8.Interfaz de usuario amigable y fácil operación
9.Modo de disparo múltiple programable
10.Voltaje, Función de medición de tiempo y frecuencia.
11.Visualización directa del resultado de la comparación.
12.Función de bloqueo de teclado y protección con contraseña
13.Manipulador, RS-232C, y GPIB(opcional) interfaces
14.500 Se pueden almacenar grupos de formas de onda en un disco USB.
(opcional)
15.Interfaz de control de escaneo multicanal: ESCÁNER (opcional)

Modelo		TH2882A-3	TH2882A-5	TH2882AS-5
Impulso de salida Voltaje		300V-3000V, 50V Pasos ± 5% del valor establecido ± 15V	500V-5000V, 100V Pasos ± 5% del valor establecido ± 25V
Control de voltaje Modo	Normal	Voltaje programable en los terminales de medición cuando los terminales están abiertos
	Constante	Mantener el voltaje seleccionado a través del devanado independientemente de los cambios en la impedancia del devanado.
Energía de impulso (1Carga resistiva de K ohmios)		≤ máx.. 90 milijulios	≤ máx.. 250 milijulios
Tipo de bobina		Monofásico		Sistema trifásico de tres hilos. Sistema trifásico de cuatro hilos.
Rango de inductancia		≥ 10μH	≥ 20μH	≥ 200μH
Mostrar	Pantalla Modo	320×240 puntos LCD
	Puntos de visualización de forma de onda	240×200 puntos
	Mostrar Información	Parámetro de configuración, Estándar & forma de onda de medición, Medición & resultado de la comparación
Forma de onda Muestreo	Tasa de muestreo	40MSPS/25ns, 20MSPS/50ns, 10MSPS/100ns, 5MSPS/200ns, 2.5MSPS/400ns, 1.25MSPS/800ns, 625kSPS/1,6μs, 312kSPS/3,2μs
	Resolución	dígitos
	Longitud de muestreo	bytes
Impedancia de entrada		10M ohmios (Divisor de voltaje resistivo)
Velocidad de medición		5.5 veces/seg (Visualización de forma de onda apagada, PASA/FALLA EN)
		3.3 veces/seg (Visualización de forma de onda activada, PASA/FALLA EN)
Tarifa promedio		1-99, Programable
