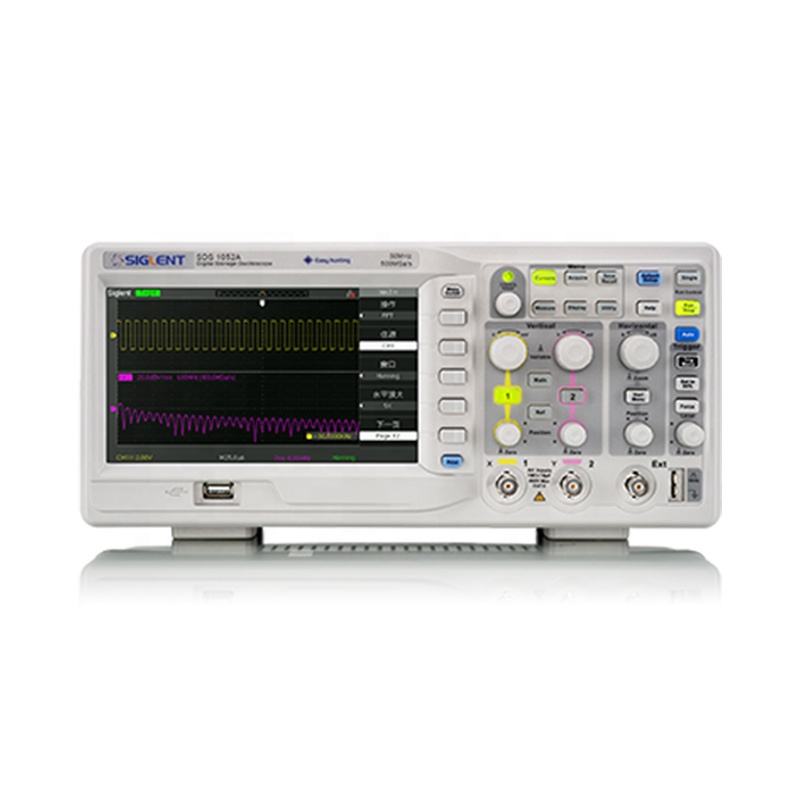

SDS1072A 2 canales Osciloscopio digital

Descripción

Osciloscopio digital

Introducción

Control de canal independiente, Operación simple e intuitiva Sistema de ayuda en línea integrado y función de protector de pantalla Diseño humanizado de la perilla de arco con función de presionar a cero Brillo de onda, Función ajustable de brillo de cuadrícula Modo de visualización del menú emergente, el usuario es más flexible, natural * una rica operación clave: un almacenamiento de claves, una clave para restaurar la configuración de fábrica, una impresión de clave y una captura de clave única Admite almacenamiento de archivos en memoria local y en disco U 2 conjuntos de formas de onda de referencia, 20 conjuntos de configuraciones, 10 conjuntos de almacenamiento interno de formas de onda Pantalla de contador de frecuencia de hardware

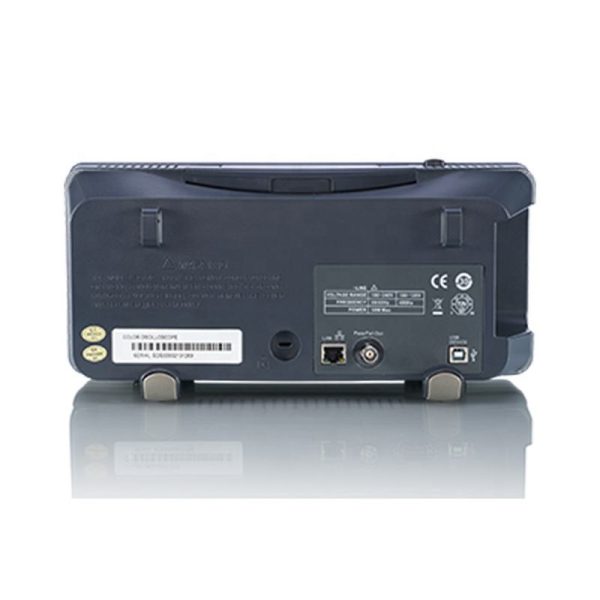

Ancho de banda del canal analógico: 50megahercio, 70megahercio, 100megahercio, 150MHz Tasa de muestreo en tiempo real de hasta 50GSa/s, Tasa de muestreo equivalente de 50 GSa/s Tasa de muestreo equivalente de 1 GSa/s Profundidad máxima de almacenamiento 2 Mpts 5 tipos de disparador: borde, ancho de pulso, video, pendiente, alternancia 5 tipos de operaciones matemáticas: +, -, *,/, FFT Filtrado digital exclusivo y grabador de formas de onda Grabación de formas de onda y detección de pasa/falla Interfaz de configuración estándar: USB anfitrión: admite almacenamiento en disco U y actualización de firmware; Dispositivo USB: admite control remoto de PC e impresión PictBridge; RS232, LAN y pasa/falla; USB-GPIB opcional
La serie SDS1000A es un osciloscopio digital universal de doble canal., con 50MHz, 70megahercio, 100MHz y 150 Modelos de ancho de banda MHz;Hasta 2Mpts de profundidad de almacenamiento, en la captura de señal larga al mismo tiempo, para garantizar la resolución fina de la forma de onda; equipado con 7 TFT-LC en color en pulgadas (800*480) pantalla LCD, ayudarle a comprender mejor los detalles de la frecuencia de muestreo de la señal; 1GSa/s le permite inspeccionar fácilmente la señal instantánea; Interfaz sencilla para garantizar la usabilidad del osciloscopio.; 32 Medición automática de parámetros y las funciones aritméticas habituales., mejorar en gran medida la eficiencia del trabajo, fácil de manejar el complejo requisito de medir la señal.
