Voltage Insulation Tester
Tom lược

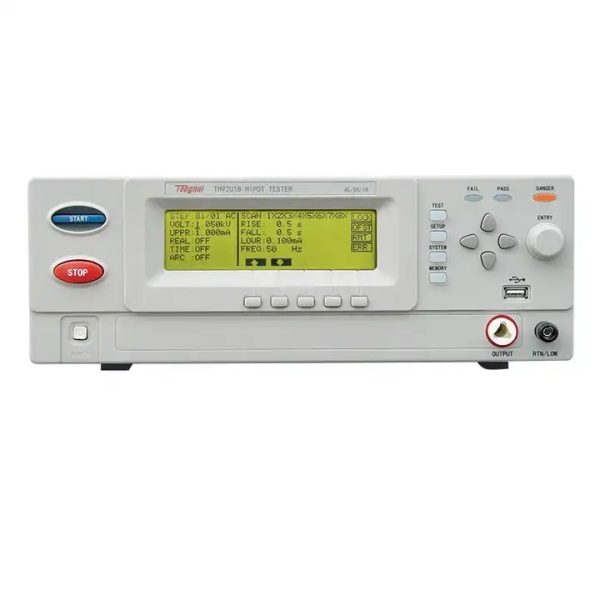

TH9201 series AC/DC withstanding voltage & insulation tester is a kind of Hipot Tester. Due to simple and compact structure, mature technique, brand new structure and operating interface, the operation becomes more convenient, and more practical functions are included as well. TH9201 series can be widely applied in transformer, device, component especially for winding safety inspection.
Voltage Insulation Tester
Thông số kỹ thuật
| Người mẫu | TH9201 | TH9201S | TH9201B | TH9201C | |
| Withstanding voltage test | |||||
| Điện áp đầu ra | AC | 0.05kV—5kV ±(1.0% of reading+5 digit) (50,60Hz tùy chọn) | |||
| DC | 0.05kV—6kV ±(1.0% of reading+5 digit) | —— | |||
| Tốc độ điều chỉnh điện áp | ≤(1.0% +10V.)(công suất định mức) | ||||
| Phạm vi kiểm tra hiện tại | AC | 0.1ma – 30ma | 0.1ma – 20ma | ||
| DC | 0.01ma – 10ma | 0.01ma – 5ma | |||
| Test Accuracy | ±(1.0% of reading+5 digit) | ||||
| Chức năng xả | Xả sau khi thử nghiệm kết thúc(DCW) | ||||
| Kiểm tra điện trở cách điện | |||||
| Điện áp đầu ra | 0.05kV – 1kV ±(1.5% of reading+5V) | —— | |||
| Resistance Test Tange | 0.1MΩ -10GΩ,(Current range within 10nA-10mA) | —— | |||
| Độ chính xác của kiểm tra điện trở | 500V-1000V | 1MΩ – 1GΩ ±(5% of reading +5 chữ số) 1GΩ – 10GΩ ±(10% of reading +5 chữ số) | —— | ||
| 50V-500V | 0.1MΩ – 1GΩ ±(10% of reading +5 chữ số) | —— | |||
| Chức năng xả | Xả sau khi thử nghiệm kết thúc | —— | |||
| Phát hiện hồ quang | |||||
| Phạm vi đo lường | AC | 1ma – 15ma | |||
| DC | 1ma – 10ma | 1ma – 5ma | —— | ||
| Đặc điểm kỹ thuật chung | |||||
| 8-channel Matrix Scanner | —— | available | —— | ||
| Ký ức | 50các nhóm, 100 steps per group, totally 500 steps | ||||
| Voltage Rise-time | 0.1S – 999S | ||||
| Voltage Fall-time | 0.1S – 999S | ||||
| Voltage Wait-time | 0.1S – 99.9S (only for DC) | —— | |||
| Cài đặt thời gian kiểm tra | 0.3S – 999S | ||||
| Giao diện | |||||
| Tiêu chuẩn | RS232,USB,XỬ LÝ,REMOTE I/O ,SCAN | ||||
| Tùy chọn | GPIB | ||||
