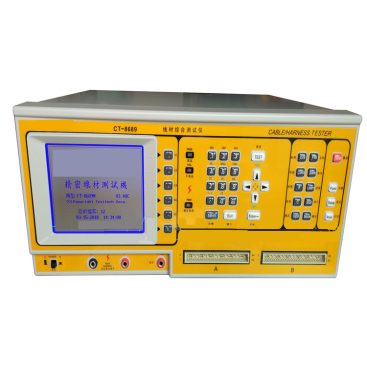

CT-8685N/8685FA เครื่องทดสอบสายไฟแบบครอบคลุม
- คำอธิบาย
- สอบถาม
คำอธิบาย
เครื่องทดสอบลวดแบบครบวงจร
ลักษณะผลิตภัณฑ์
. 4- การวัดเส้น
. ทดสอบมากถึง 1,500VDC/1000VAC
. สแกนโดยอัตโนมัติสำหรับคะแนน
. การทดสอบการนำไฟฟ้าที่ไม่ดีชั่วคราว
. การทดสอบเส้นทางสั้น ๆ ทันที
. ขนาดใหญ่ 320×240 จอ LCD
. การตั้งค่าการทดสอบที่ตั้งโปรแกรมได้
. สถิติและฟังก์ชั่นการพิมพ์
เครื่องทดสอบลวดแบบครบวงจร
| รายการทดสอบ | เครื่องหมาย | ช่วงการทดสอบ |
| ความต้านทาน | ร | 0.01โอ้ ~ 10 มม. |
| ตัวเก็บประจุ | ค | 10pf ~ 1000mf |
| การทดสอบไดโอด | ดี | 0~ 8V |
| การนำ | เงื่อนไข | 1ฉัน ~ 50th |
| ฉนวน | และ | 1MΩ ~ 1.5GΩ |
| แรงดันสูง (กระแสรั่วไหล) | I.L. | 0.01โดย ~ 5m |
| ตัดการเชื่อมต่อ/ลัดวงจร | โอ/เอส | |
| การตัดสินขั้ว | ป | |
| การทดสอบเบรก/ลัดวงจรทันที | ||
| การทดสอบการนำไฟฟ้าทันที | ||
| การตัดสินจุดสิ้นสุดการลัดวงจร |
| CT-8685．Specification | |
| ฟังก์ชั่นขั้นสูง | 4-การวัดเส้น, ความแม่นยำสูงเป็นพิเศษ
การทดสอบต่อเนื่องแบบตั้งโปรแกรมได้ การเรียนรู้อัตโนมัติจะพบคะแนนโดยอัตโนมัติ การวินิจฉัยตนเอง การแก้ไขตนเองให้เป็นศูนย์ |
| ความแม่นยำขั้นพื้นฐาน | ±1% |
| ทดสอบโหมดสแกน | สามารถสลับโดยอัตโนมัติหรือด้วยตนเอง |
| วัดความถี่และสัญญาณ/แรงดันไฟฟ้า
สัญญาณทดสอบที่ดีแรงดันไฟฟ้าต่ำ แรงดันสูง (กระแสรั่วไหล) ทดสอบ แรงดันสูง (ฉนวนกันความร้อน) ทดสอบ |
100~ 100khz, 1Vac 5วีดีซี / 50Ma Max. ±5% 50~1,000Vac. ±5% / 0.01เวลา ~ 60 วินาทีสามารถตั้งค่าได้ 50~ 1500VAC. ±5% |
| การวัดการสัมผัส | 64 การวัดการสัมผัส (128 คะแนนเป็นทางเลือก) การสอบเทียบ HIPOT +/- เอาท์พุต แจ็คค้นหาพินอัตโนมัติ |
| คีย์แผง | Syskey / Fastkey / แก้ไข |
| อินเตอร์เฟส I/O | พอร์ต RS-232 พอร์ตเครื่องพิมพ์ พอร์ตควบคุมระยะไกล |
| หน่วยความจำ | จนถึง 56 ชุดการตั้งค่าสามารถจัดเก็บได้ |
| อินพุตพลังงาน | 115/230Vac 60/50Hz ± 10% ที่เปลี่ยนได้ |
| สิ่งที่แนบมา | ค้นหาโพรบโดยอัตโนมัติ
สายการแข่งขัน คู่มือการใช้ สายไฟ |
| อุณหภูมิสภาพแวดล้อมการทำงานและความชื้น | 15°C~35°C. RH ≦ 75% |
| ขนาด (กxสxล) | 425 x 190 x 350 มม. |
| น้ำหนัก | 15กก |
| ข้อกำหนดสายเคเบิล | 1μfสูงสุด. |
| รหัสสั่งซื้อ CT-8685N CT-8685NA |
เนื้อหา เครื่องทดสอบสายเคเบิล (1000วีดีซี) เครื่องทดสอบสายเคเบิล (700VDC/500VAC) เครื่องทดสอบสายเคเบิล (700วีดีซี) เครื่องทดสอบสายเคเบิล (1500VDC/1000VAC) 256จุดทดสอบ |
