KDL-300 Detektor napak na kablu

Opis

Detektor napak na kablu

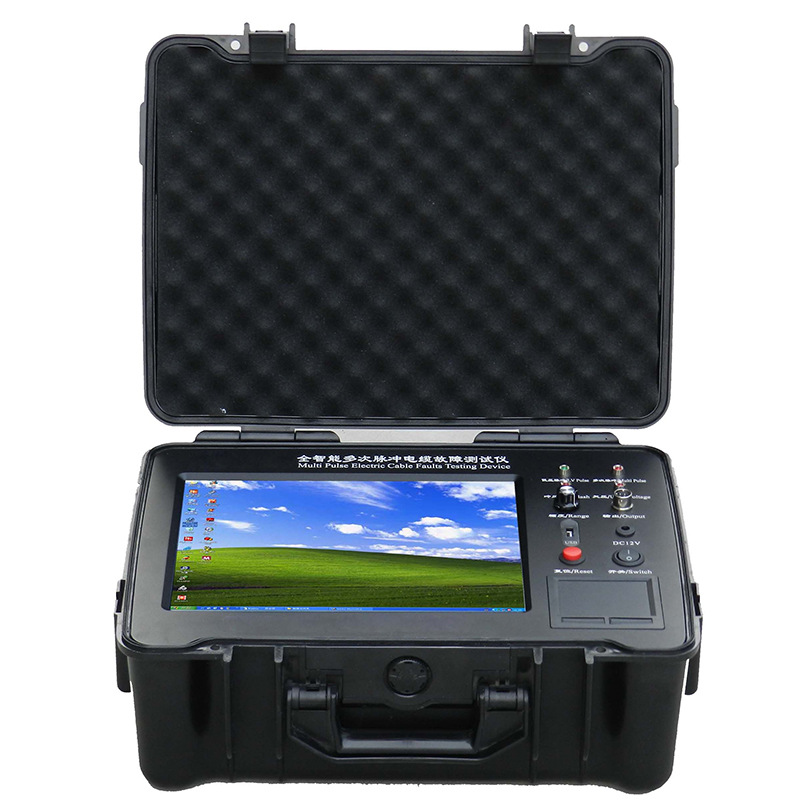

Sprejema sistem vgrajene računalniške platforme industrijskega nadzora, operacijska platforma računalniškega sistema win7, integrirano testiranje programske opreme, in programsko opremo za testiranje napak kabla.
12.1v sistemu z velikim zaslonom na dotik, dvojno upravljanje miške na dotik, zaslon z visoko svetlobo, primeren za zunanjo uporabo na soncu, litijev napajalnik, priročno testiranje na terenu. Inženirsko ohišje iz aluminijeve zlitine, odporen na udarce in vlago za doseganje močne stabilnosti.
◆ Sprejmite nov komunikacijski vmesnik USB, signal zbiranja je stabilen, gostitelj lahko samodejno izbere najmanj 6,25 MHz, največ 100MHz pet frekvenc vzorčenja, samoprilagodljiva impulzna širina, lahko izpolni preskusne zahteve različnih dolžin kabla, zmanjšajte grobo merilno napako, izboljšati natančnost testa.
◆ Programska oprema omogoča samodejno identifikacijo in iskanje nizkonapetostnega impulza in metode več impulzov, samodejni položaj kartice prevojne točke napake valovne oblike, samodejno odčitavanje in prikaz instrumenta za razdaljo napake, prikaz valovne oblike v treh območjih na istem zaslonu, naključni prikaz desetih valov nizkonapetostnega impulza na istem zaslonu za izbiro, hkrati pa sta realizirana dva načina avtomatske in ročne obdelave, zaradi česar valovna oblika realizira delovanje dvojne kartice. Gibanje dvojnega nonijusa je lahko natančno do 0.15 metrov, izboljšanje natančnosti grobe meritve in zmanjšanje napake valovne oblike.

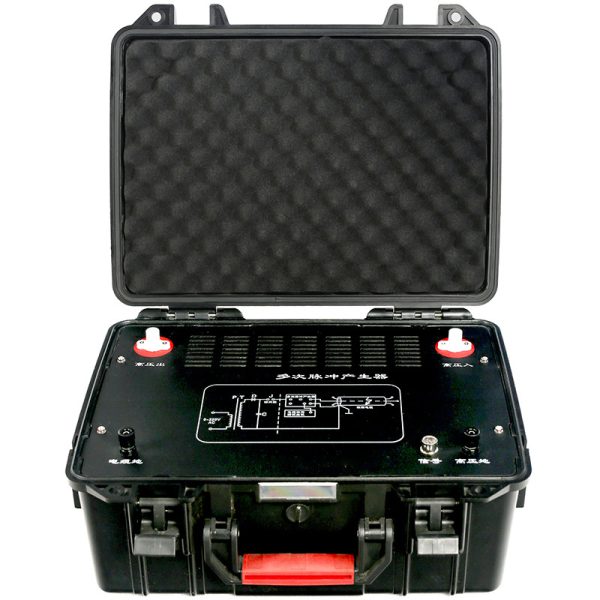

◆ Zasnova generatorja z več impulzi, spletno mesto lahko dokonča tri metode testiranja brez previjanja nazaj, in razrešnico, lahko pridobi deset nizkonapetostnih impulzov kratkega stika, močno zmanjša interferenco velikih nihanj, večimpulzni generator majhne velikosti, teža le 5KG, oprema resnično lahka.
◆ Gostitelj podpira lastno funkcijo sprejema WIFI gostitelja, namenska programska oprema 3G lahko realizira strokovne tehnične storitve testiranja na daljavo v realnem času, strokovnjaki oddaljeni nadzor uporabnika gostitelja, poslovna tehnologija je opremljena s programsko opremo za testiranje različice mobilnega telefona Android, uporabnikom zagotoviti pravočasno in natančno analizo valovnih oblik in komunikacijsko vodenje, tako da te skrbi delo (izbirno)
◆ Vgrajena valovna oblika polja in fizični diagram ožičenja polja, ugodno za primerjavo testov na terenu in vsakodnevno učenje, in lahko samodejno ustvari in natisne poročila o preskusih.

Detektor napak na kablu
Tehnični parametri:
◆ Lahko testira vse vrste napak na napajalnem kablu različnih napetostnih nivojev, različne razdelke, različni mediji in različni materiali pod 35KV, vključno z: odprt krog, kratek stik, nizka odpornost, visoka upornost puščanja, napaka pri preskoku visoke odpornosti.
◆ Preizkuša lahko vse vrste napak krmilnega kabla za železniško komunikacijo, kabel ulične svetilke in letališki signalni kabel.
◆ Lahko izmeri hitrost širjenja radijskih valov v kablih znane dolžine.
◆ Lahko preizkusi zakopano pot in globino napajalnega kabla
 Način prikaza: 12.1-palčni industrijski LCD zaslon (operacijska platforma win7)
 Testna razdalja: ne manj kot 60 km Način delovanja: dvojno delovanje, upravljanje s pisalom in miško
 Testna metoda: nizkonapetostna impulzna metoda, metoda bliskovnega toka, večkratna pulzna metoda
 Prostor za shranjevanje: fiksno 8 GB
 Najmanjša preskusna razdalja (slepo območje) : 0-5 metrov ali brez slepega območja
 Ločljivost: V/fm; V je hitrost prenosa valov m/μs; Programski kazalec 0.10 m
 Natančna napaka fiksne točke: ±0,2m
 Testna napaka: Sistemska napaka je manjša od ±1 %
 Frekvenca vzorčenja instrumenta: 100MHz, 50MHz, 25MHz, 12.5MHz, 6.25MHz
 Širina impulza: 100ns, 200ns, 1μs, 2μs, 5μs (samodejno ujemanje programske opreme)
 Čas pripravljenosti: se lahko uporablja neprekinjeno približno 6 ure
 Teža: 7kg
 Dimenzije: 180mm×300mm×400mm
 Temperatura okolja: -20℃ ~ +40 ℃, relativna vlažnost: 80%
 Napajanje in poraba energije: AC220V±10% ≤ 15WDC12V (7AH) ≤ 20 W

Pathfinder tehnični indikatorji:
Instrument uporablja mikroračunalniško centralno procesno enoto in integrirano vezje, specifično za aplikacijo. Zanj je značilna visoka sprejemna občutljivost, majhen statični odmik, močna sposobnost proti motnjam, stabilno delovanje in visoka natančnost. Instrument je bolj trden in vzdržljiv, tako zmanjša stopnjo popravila instrumenta. Usmerjevalni sprejemnik napaja baterija velike kapacitete, ki ima prednost daljše čakalne dobe.
1. Osnovna sestava in glavne uporabe
Instrument je sestavljen iz naslednjih dveh delov:
 Oddajnik: pošlje preskusni signal nizkonapetostnemu kablu, ki se testira.
 Usmerjeni sprejemnik: sprejema signale z anteno v bližini zakopane žice (nizkonapetostni kabel). Za lažje odkrivanje zakopanih kabelskih poti in zakopane globine, sprejemno anteno lahko nastavite vodoravno, navpično, in pod kotom 45°.
2. Tehnični indikatorji
 območje zaznavanja < 15km
 Globina zaznavanja ≤ 3m
 Napaka pri usmerjanju < 5cm
Oddajnik:
 Izhodna frekvenca: Oddajna frekvenca 9,82kHz
 Izhodna moč: 2W
Sprejemnik poti:
 Vhodna frekvenca: 9.82kHz
 Napaka poti sonde: ±2 cm
 napaka zakopane globine: ±5 cm
 Baterijska celica: 9V zložena baterija, nenehno delati za 8 ure

Detektor napak na kablu

Napaka kabla, akustični magnetni instrument s fiksno točko, tehnični indikatorji:
jaz. Pregled izdelka
Akustični magnetni točkovni merilnik napake kabla HP-C10A je prenosen, tiho, vizualni učinek praznjenja sprejema natančen merilnik točk, se uporablja posebej z visokonapetostnim udarnim generatorjem, uporablja vodilno tehnologijo inteligentnega zmanjševanja šuma v ozadju in sledenja zvoku, lahko doseže stalno optimizacijo zvočnih učinkov, posnemite značilen zvok udarne razelektritve in prizor bo izbran, da se doseže primerjava signalov.
Ko HP-C10A uporablja neprekinjeno udarno praznjenje na sprednji strani, zvok udarnega praznjenja na mestu napake znotraj razdalje grobe strani se širi po tleh nad kablom in ga zabeleži talni senzor. Razdaljo med točko zaznavanja in dejansko točko napake kabla je mogoče pridobiti z metodo glasnosti hrupa praznjenja udarca.
drugič, tehnične lastnosti
◆ Tiha obdelava zmanjševanja šuma, kakovost zvoka praznjenja, tišje ozadje, uporaba nadzornih slušalk za hitro in zanesljivo lociranje točke napake.
◆ Tehnologija Mute in BNR inteligentna tehnologija za zmanjševanje hrupa v ozadju lahko prilagodita glasnost udarne razelektritve.
◆ Oblikovana oblika posebnega samopadajočega senzorja tal, in opremljen z mehko cestno površino, utrjena cestna površina, spoj za zaznavanje trave.
◆ Izbira zanesljivih uvoženih priključkov za zagotavljanje čistosti zvoka, humanizirana zasnova višine nastavljivega ročaja sonde, zelo primeren.
tri, tehnični parametri:
◆ Dinamično območje senzorja: zvočni kanal > 104dB.
◆ Ojačitev zvoka impulzne razelektritve > 90dB, največja glasnost impulznega praznjenja 84dB(A).
◆ LCD zaslon: barvni zaslon visoke svetlobe, piksel 320 x 240 primeren za na prostem.
◆ Neprekinjen delovni čas na terenu: alkalna zamenljiva baterija, enostaven za uporabo na mestu
Preskus kabla KDG-350 za integrirano visokofrekvenčno visokonapetostno napajanje Tehnične specifikacije:
Značilnosti delovanja
 čist integriran dizajn, digitalni zaslon, vgrajen kondenzator, preprosta povezava, enostavno upravljanje;
 z regulacijo napetosti, avtomatska regulacija napetosti in samodejne zaščitne funkcije;
 Izhodna visoka napetost ima funkcijo posameznega impulza in neprekinjenega impulza, oziroma s testerjem napak in instrumentom za fiksno točko, da poiščete točko napake;
 Visoka izhodna napetost z enosmernim izhodom, lahko deluje zunaj vrzeli krogle, diverzifikacija aplikacij;
 programska oprema nadzoruje praznjenje iskre v vakuumskem udaru, adaptivno praznjenje in pulzno obdobje;
 s tipko za zaustavitev v sili, funkcija samodejnega praznjenja, zaustavitev v sili ali zaustavitev samodejnega znižanega praznjenja, varno in zanesljivo;
 Trajni delovni čas ni krajši od 6 ur, da zadosti dolgemu delovnemu času preskusa napak na kablu;
 Inženirska zasnova šasije, kompaktna struktura, majhna velikost, majhna teža, enostaven za prenašanje.

Tehnični parameter
 Izhodni način: impulzni izhod, DC izhod
 Izhodna napetost: podtlak, 0 ~ -35kv zvezno nastavljiv
 Delovni tok: ≤40mA
 Način dela: en utrip, neprekinjen utrip, DC izhod
 Vgrajena kapacitivnost: 2uF/35kv (4uF/35kv)
 Energija praznjenja: ≤1225J (2450J)
 Obdobje pulza: 3s ~ 8s prilagodljivo
 Samodejno praznjenje: Samodejno se izprazni, ko je stroj izklopljen
 Napajalnik: Napajalna frekvenca 220V±10%
 Delovna temperatura: -10℃ ~ 40 ℃
 Delovna vlažnost: ≤80 %
 Nadmorska višina: ≤1000 m
 Splošne dimenzije: 478(L)*370(W)*448(H) mm
 Teža: ≤28 kg
