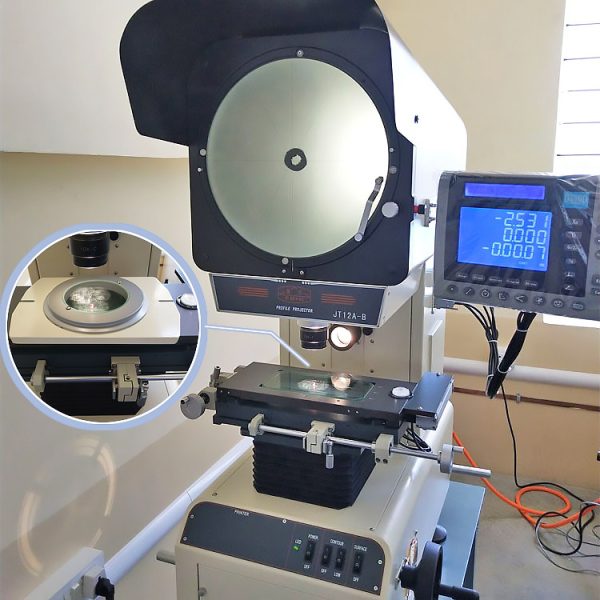

Оптический компаратор линз JT300

Описание

Оптический компаратор линз JT300

Азаявление Ареа

Типичными объектами измерения являются: в автомобильной промышленности, проверка размеров различных приводных валов, опорные валы, подшипники двигателя, изделия внутренней ковки, клапаны, тормозные колодки, трубчатые детали, рулевой механизм, насадки и другие заготовки;В электронной промышленности, проверьте различные электронные разъемы, платы, оболочка мобильного телефона, кнопки мобильного телефона, видеоголовка, выход, источник лампы и другие детали, контур и размер отверстия;В резиново-пластиковой промышленности, тестирование параметров различных резиновых колец, резиновые стержни, резиновые рулоны и другие изделия из пластмассы;В машиностроительной промышленности, различные формы и размеры ниток, винт, лопасть двигателя, механизм, станки и другие изделия проходят испытания. В часовой промышленности, проверьте размер и контурный профиль подшипника, механизм, движение, указатель и другие детали часов. В аэрокосмической промышленности., размеры профиля различных крыльчаток самолетов, лезвие, электронное управление заготовкой, и подшипник двигателя проверены.



Оптический компаратор линз JT300

Характер

Использование формы дуговой кривой, красивый инструмент, легко использовать.

Подъемная система оснащена линейной направляющей и защитной гайкой, что делает подъемный привод более удобным и стабильным..

Эффект защиты от пыли лучше благодаря запатентованному процессу покрытия..

Интенсивность передающего освещения можно регулировать на двух уровнях для удовлетворения требований к измерению различных заготовок..

Галогенная вольфрамовая лампа высокой яркости и длительного срока службы используется для удовлетворения потребностей в долгосрочном обслуживании..

Оптическая система хорошего качества., четкое изображение и точное увеличение.

Осевой вентилятор обеспечивает отвод тепла в обоих направлениях..



Оптический компаратор линз JT300

Спецификация

Проекционный экран

Размер экрана：φ300 мм

Диапазон вращения проекционного экрана：0°~360°

Угол поворота показывает эквивалент ： 1'

Точность угла вращения： 6'

Размер рабочего стола (мм)	400×225
Диапазон измерения (мм)	200×100
Диапазон фокусировки (мм)	0~90
Разрешение (мм)	0.001
Точность	3+L/75 мкм (L — длина измерения)，Единица：мм）
Подшипник стола (кг)	5



Оптический компаратор линз JT300

Ообъективный

Увеличение объектива	10×	20×	50×	100×
Объективное поле зрения	φ30 мм	φ15 мм	φ6 мм	φ3 мм
Рабочее расстояние объектива	75мм	69мм	44мм	26мм

Ошибка увеличения：0.08%

Напряжение

220 В переменного тока, 50 Гц



Источник освещения

Передающее освещение, галогенная вольфрамовая лампа 12 В, 100 Вт.

Галогенная вольфрамовая лампа отраженного света 24 В 150 Вт



Использование окружающей среды

Комнатная температура 20 ℃ ± 5 ℃, относительная влажность 40%－70% относительной влажности

Габаритные размеры прибора (мм) : Д694×Ш 380 × H1065

Вес инструмента: 180кг
