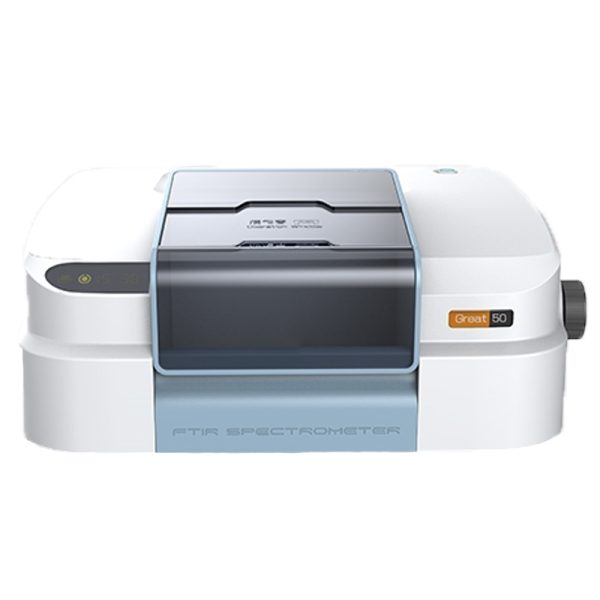

Ótimo 50 Espectrômetro infravermelho com transformada de Fourier

Descrição

Ótimo 50 Espectrômetro infravermelho com transformada de Fourier

Introdução ao instrumento

Ótimo 50 Fourier transform infrared spectrometer products are advanced instruments developed by combining the latest mechanical, eletrônico, AI and other technologies. The product uses many innovative technologies to make the instrument’s light source energy transmission efficiency, interferometer stability, and receiver sensitivity reach the industry’s advanced level. Can meet the teaching, industry and research and other levels of application.

Ótimo 50 Espectrômetro infravermelho com transformada de Fourier

Princípio experimental
Usando o princípio de funcionamento da modulação de frequência de interferência do interferômetro, a luz emitida pela fonte de luz é transformada em luz de interferência através do interferômetro Michelson, e então a luz de interferência irradia a amostra, o receptor recebe a luz de interferência com as informações da amostra, e então o diagrama espectral da amostra pode ser obtido pelo software de computador através da transformada de Fourier.
Características do instrumento
Tecnologia avançada, the overall design is reasonable and stable
² Interferometer using DSP control electromagnetic drive of non-orthogonal Michelson interferometer, com função de ajuste dinâmico contínuo, otimização automática da energia do sistema, greatly improve energy utilization;
² Sistemas eletrônicos SuperTect para tecnologia digital. Totalmente digital, sinal digital de saída. 24-bit high-speed A/D converter, real-time acquisition of spectral data, para garantir a autenticidade e confiabilidade dos dados;
² O módulo de temperatura e umidade industrial integrado ao instrumento, the display directly digital display temperature and humidity, e dispositivo de alarme de umidade, and the chamber is sealed to ensure that the entire chamber sealed dry, improve the moisture-proof effect, greatly improve the service life of each component;
² Tranli’s high energy infrared light source, built-in special design of the mirror, light source energy efficiency is much higher than the traditional design, can provide enough energy for Fourier transform infrared spectrometer ATR and micro infrared applications.
² Reutilizável 304 dessecante de caixa de aço inoxidável, desiccant with tool-free fast loading and unloading design, easy instrument maintenance.
² High frequency stability He-Ne laser and low power consumption long life diode laser optional design;
² Silicon carbide rod infrared light source with electronic voltage regulation, usando tecnologia de fonte de alimentação digital, para fornecer suporte de fonte de alimentação estável e confiável para a fonte de luz, e garantir que a fonte de luz tenha uma longa vida útil. (Schematic diagram of light source attached nearby)

² Dynamic collimation technology: The laser adopts four-quadrant detection collimation technology, which can eliminate the mechanical deviation generated during the movement of the interferometer moving mirror, and can eliminate the optical error caused by environmental changes (gravity, temperature changes, etc.);
² Beam splitter, detector, window and other core components are imported and coated with special anti-atomization coating, with high transmission rate, but also can reduce the corrosion of moisture to bromohua potassium, can also choose KRS-5, ZnSe and other reliable moisture proof materials; (The diagram of beam splitter is attached nearby)
² Excelente design de espelho óptico: O espelho óptico adota o processo geral de corte SPDT para garantir alta eficiência de reflexão do espelho e a consistência do sistema óptico.
² Função de expansão poderosa, pode conectar acessórios de transmissão, acessórios de reflexão total atenuados (Acessórios ATR), acessórios de reflexão difusa, acessórios de reflexão plana, acessórios de reflexão externa, infrared microscope, etc..
Powerful operating software design
1. Intelligent human-computer interaction design with operation instructions, intuitive and simple interface, simple and easy to learn;
2. Rich spectrum library, powerful self-built library function and high quality spectrum retrieval;
3. Real-time display of data acquisition, can continuously display the data acquisition process and spectrum preview mode;
4. The operating software includes baseline correction, data conversion, multi-component quantification, curve peak fitting, H2O/CO2 automatic compensation, absorbance transmittance conversion, KK conversion, peak marking, four operations, Y-axis normalization function, QC comparison, basic analysis and other functions; Support CSV, SP, SPA, DPT, TXT and more than a dozen formats; Supports arbitrary switching between wave number cm-1 and wavelength μm.

Ótimo 50 Espectrômetro infravermelho com transformada de Fourier

Indústria de aplicativos
Appraisal of jewelry
Teste de comida, medicamentos e materiais de embalagem
Identificação de materiais poliméricos, como plástico, borracha, náilon e resina
Rastreabilidade do betume e determinação do teor de SBS
Determinação de éster metílico de ácido graxo
Determinação da composição estrutural do conjunto de óleo isolante mineral e óleo lubrificante
Identificação e determinação de aditivos não convencionais típicos em gasolina para motores
Medição do teor de carbono e oxigênio em cristais de silício
Identificação de fibra têxtil
Medição do valor Crystal Q
Determinação de parâmetros de vidro de construção

Ótimo 50 Espectrômetro infravermelho com transformada de Fourier

Parâmetro de especificação
1. Faixa espectral: 7800 ~ 350 cm-1
2. Resolução: better than 0.85cm-1
3. Precisão do número de onda: ≤0,01 cm-1
4. SNR: 40,000:1 (Valor PP, 4cm-1, varredura de um minuto)
5. Divisor de feixe: Revestimento de germânio com substrato KBr (importado)
6. Infrared light source: Silicon carbide rod infrared light source with electronic voltage regulation (importado)
7. Interferômetro: interferômetro Michelson não ortogonal
8. Receptor: Receptor DLATGS de alta sensibilidade com filme à prova de umidade (importado)
9. Sistema suportado: Windows system
10. Data transfer: Interface USB
11. Tamanho do instrumento: 54cm×43cm×21cm
12. Peso do instrumento: 16Kg
