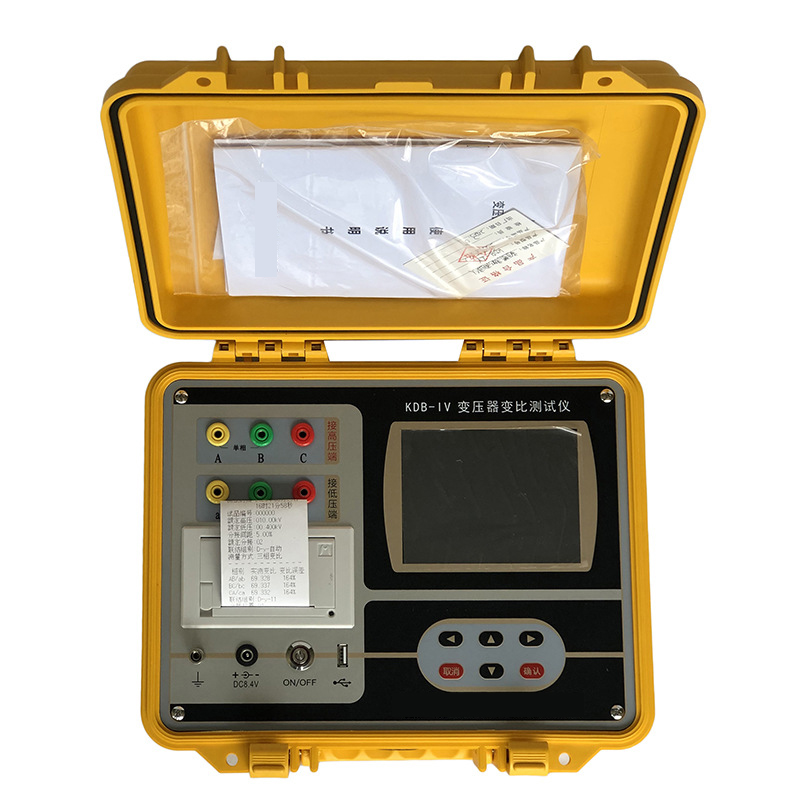

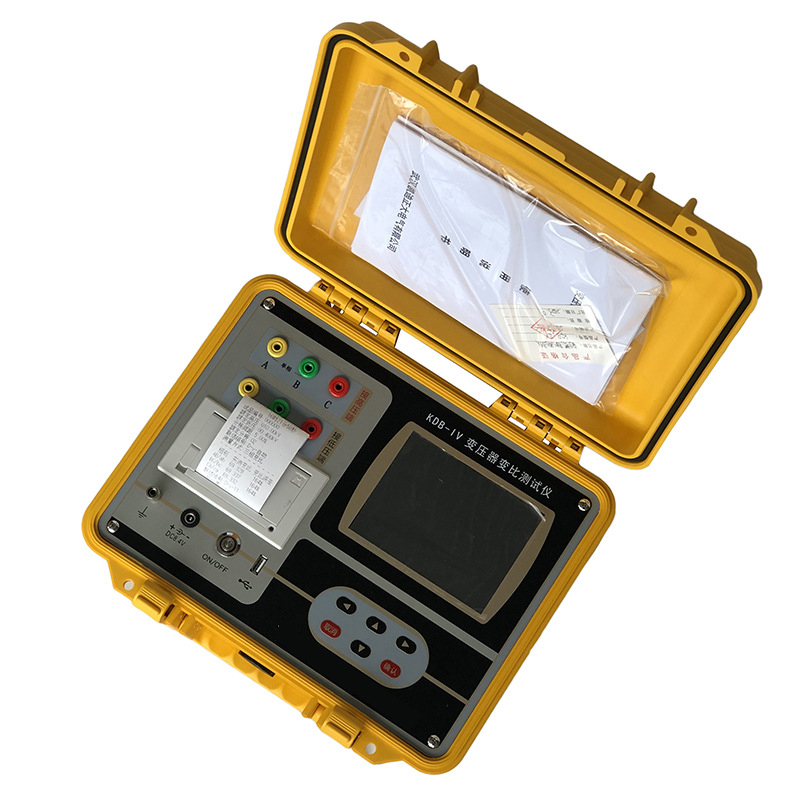

KDB-IV Transformer turns ratio tester

Penerangan

Transformer turns ratio tester

Gambaran Keseluruhan Produk
Our company independently developed, developed and produced multi-functional automatic ratio tester in addition to different according to the user’s field requirements, operasi mudah, complete functions, stable and reliable data characteristics, or can carry out blind testing (do not know any of the nameplate parameters of the transformer under test accurately measure the ratio and group number, and can accurately measure the phase Angle) ratio tester; Can adapt to the needs of large, small and medium transformer ratio test (including Z-type change, rectification, electric furnace change, non-integral shift phase change, traction change, Scott dan pengubah Scott terbalik), the test project is perfect, parameter pengukuran komprehensif penguji nisbah.

KDB-IV transformer ratio tester uses a large screen color liquid crystal as a display, Chinese graphical operation interface and is equipped with Chinese prompt information, antara muka LCD paparan berbilang parameter, human-machine dialogue interface friendly, vector graph display and connection judgment for checking the correctness of the circuit provides a reliable basis. Touch type conductive silicone keyboard operation mode, operation feel good, easy to learn.

The instrument has built-in large capacity data memory without loss of power failure, which can save the on-site verification data, and can expand the storage of up to 1000 sets of on-site verification results. The background microcomputer management software can be provided, and the results can be transferred to the computer through the U disk, and the production report and printing can achieve microcomputer management.

KDB-IV transformer ratio tester adopts the engineering plastic shell designed and manufactured by our company, yang cantik dan praktikal dari segi rupa. Ujian lapangan mudah dikendalikan.

Transformer turns ratio tester
Functional characteristics
1, the real three-phase test: input kuasa satu fasa, the internal digital synthesis of three-phase standard sine wave signal source, melalui penguat kuasa kesetiaan tinggi, menghasilkan bekalan kuasa ujian tiga fasa (herotan kurang daripada 0.1%, simetri lebih baik daripada 0.05%) pengeluaran, the test results are good, tidak akan berlaku salah penilaian kumpulan dan fenomena lain
2, strong function: kedua-dua ukuran satu fasa, tetapi juga boleh merealisasikan ujian automatik penggulungan tiga fasa, fasa tunggal, tiga fasa boleh mengukur kekutuban, Sudut fasa, ukuran lengkap AB, BC, nisbah pembolehubah tiga fasa CA, nilai Sudut fasa, kesilapan, kedudukan ketuk, nilai ketik dan parameter lain, boleh mengenal pasti nombor kumpulan secara automatik.
3. Fungsi pengukuran Sudut Fasa: mengukur dengan tepat Sudut fasa antara sisi voltan tinggi dan rendah, dan boleh mengukur nisbah dan Sudut pengubah untuk titik bukan kamiran.
4, fungsi paparan gambar rajah heksagon: keputusan ujian dipaparkan dalam gambar rajah vektor digital dan heksagon, yang boleh melihat secara visual kumpulan sambungan pengubah.
5, fungsi ujian buta: tidak perlu memilih mod pendawaian, tidak perlu memilih kumpulan pendawaian, ukuran Y/△, △/Y transformer tanpa pintasan luaran, boleh menukar mod pendawaian secara automatik mengikut kandungan ujian yang dipilih. It is possible to measure the ratio and group number of a transformer without a nameplate.
6, ujian penukar paip: boleh mengukur nisbah dan ralat nisbah dengan cepat pada setiap kedudukan penukar paip, nisbah undian hanya perlu dimasukkan sekali, tidak perlu memasukkan berulang kali untuk mengira ralat nisbah pada setiap kedudukan penukar paip.
7, pada masa yang sama dengan ukuran nisbah bilangan lilitan dan pengukuran nisbah voltan operasi dua fungsi, nisbah pengendalian boleh lebih benar-benar mencerminkan pengubah dalam operasi sebenar kes itu, nilai sebenar nisbah voltan.
8. Rintangan getaran yang baik: Penggunaan penyambung tentera meningkatkan rintangan getaran.
9, menggunakan 5.6 skrin LCD warna sebenar HD inci, paparan kesan data dan kesan imej vektor intuitif dan halus.
10, sumber ujian yang digunakan dalam instrumen ini ialah sumber digital sinus standard sintesis digital, herotan adalah kurang daripada 0.1%, tidak terjejas oleh kualiti bekalan kuasa kerja.
11, mudah dibawa: saiz kecil, ringan.
12, optional high-capacity lithium-ion rechargeable battery, on-site without power to complete the test work, penuh boleh berterusan lebih daripada 800 ukuran.
