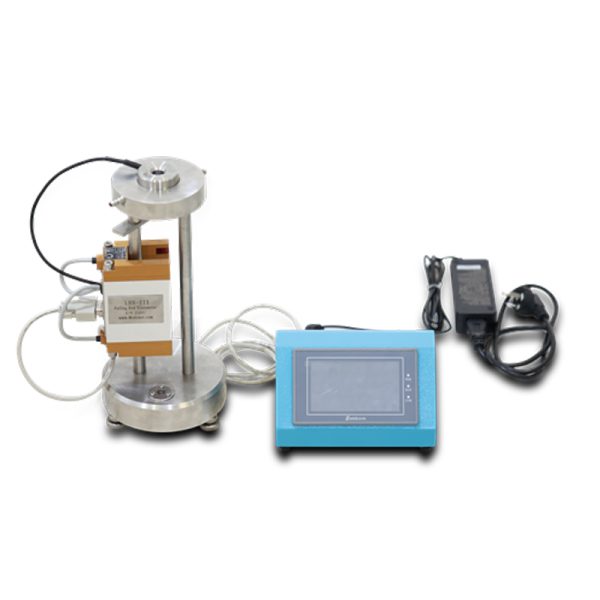

Viscosimètre à tige de chute LBN-III

Description

Viscosimètre à tige de chute LBN-III

Aperçu:
Viscosimètres à tige tombante (également connu sous le nom de viscosimètres Larley) sont couramment utilisés pour déterminer certaines propriétés rhéologiques (viscosité apparente, fausse valeur de rendement, essoufflement, etc.) de fluides non newtoniens tels que les encres d'imprimerie (fluides dont la viscosité varie avec le taux de cisaillement). Il est généralement admis que les résultats du test de chute de la tige de Lalay peuvent décrire une partie des caractéristiques rhéologiques de l'encre lors du processus d'impression., qui convient au contrôle réel de la viscosité pendant la production d'encre, et est souvent utilisé comme exigences techniques pour l'acceptation par les acheteurs et les vendeurs. Le viscosimètre à tige tombante LBN-III est conçu et fabriqué selon la norme internationale ISO12644:1996 (E) “Technologie d'impression – Détermination des propriétés rhéologiques des encres en suspension et de leurs matériaux de connexion à l'aide d'un viscosimètre à tige tombante”, son principe est le suivant: La viscosité apparente (valeur de viscosité à un taux de cisaillement) de l'échantillon est obtenu en appliquant une régression linéaire pour mesurer le temps nécessaire à la tige pour tomber à travers les pores recouverts de l'échantillon d'essai sous différentes charges, à l'aide d'un modèle de flux approprié (Modèle Carson, Modèle de Bingham ou modèle de loi exponentielle). La viscosité apparente obtenue à partir du test de la tige de chute de Larley est parfois appelée viscosité de Larley., la valeur de rendement, et le rapport de brièveté (souvent qualifié de court).
Sur la base de l'ancien type d'instrument, le viscosimètre à tige tombante LBN-III a ajouté la fonction d'afficher directement les résultats de calcul du modèle de loi exponentielle dans le boîtier de commande. L'ancien boîtier de commande des instruments affiche uniquement la température en baisse et les secondes en baisse pendant le test de chute de la tige., et le calcul de chaque modèle est complété en utilisant la table de calcul informatique EXCEL. Pour le confort des utilisateurs, le nouvel instrument modèle est amélioré pour compléter l'affichage du calcul du modèle par l'écran tactile du boîtier de commande.

Viscosimètre à tige de chute LBN-III

Principaux paramètres techniques:
1, puissance d'entrée du boîtier de commande des instruments: DC24V
2, puissance d'entrée de l'adaptateur secteur externe: AC110-220 50/60 Hz
3, plage de viscosité apparente applicable: 2 ~ 200Pa·s
4, ouverture nominale du manchon de guidage, diamètre extérieur nominal de la tige de descente: 12mm
5, qualité de la tige de chute: 132g
6, groupe de poids grammes (un total de 4075g) : 25-50-100-200-500-1000-1000-1000g
7, les principales dimensions de la machine (longueur × largeur × hauteur) : 140×140×300mm
8. Taille d'emballage: 620×350×215mm
9, poids (y compris l'instrument, boîte de poids, boîtier de commande) : 18kg
10. Poids total: 14.8kg

Viscosimètre à tige de chute LBN-III

Préparatifs de l'opération:
1. Sortez l'instrument de la boîte et placez-le sur l'établi pour régler le niveau de l'instrument.
2. Branchez le connecteur de signal et insérez le capteur de température dans le trou incliné du manchon de guidage de la tige..
3, le puits à température constante (doit être acheté séparément) Les sorties des deux tuyaux en latex sont reliées à la chemise d'eau à température constante.
4, allumer l'alimentation, ouvrez l'évier à température constante et l'interrupteur d'alimentation du boîtier de commande de l'instrument, l'écran d'affichage affiche la température du manchon de guidage actuel en Celsius, et l'heure s'affiche comme 0.00 secondes. (Note: Pour le mode de fonctionnement spécifique du réservoir d'eau thermostatique, voir le manuel du réservoir d'eau thermostatique.)
5, la température du laboratoire pendant toute la période de mesure doit être maintenue à 25 °C ±2°C. Lorsque la température du manchon de guidage atteint la norme de 25 °C ±0,2 °C, la mesure peut commencer.
6. Afin de minimiser l'augmentation de la température causée par la température du corps humain pendant le fonctionnement, tout contact avec la tige et le manchon de guidage du viscosimètre à mains nues doit être évité. Portez des gants ou mettez un petit morceau de tissu en coton dans votre main lorsque vous touchez la tige et le manchon de guidage..
