GA-2001-D Cámara Humedad Temperatura Programable 80L
- Descripción
- Consulta
Descripción

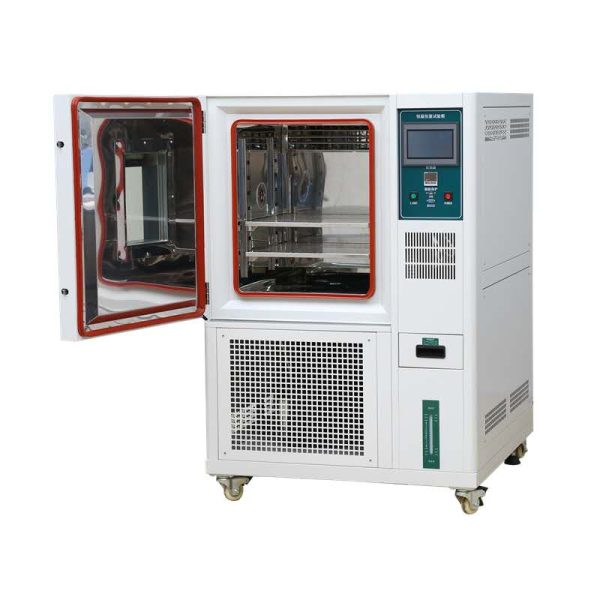

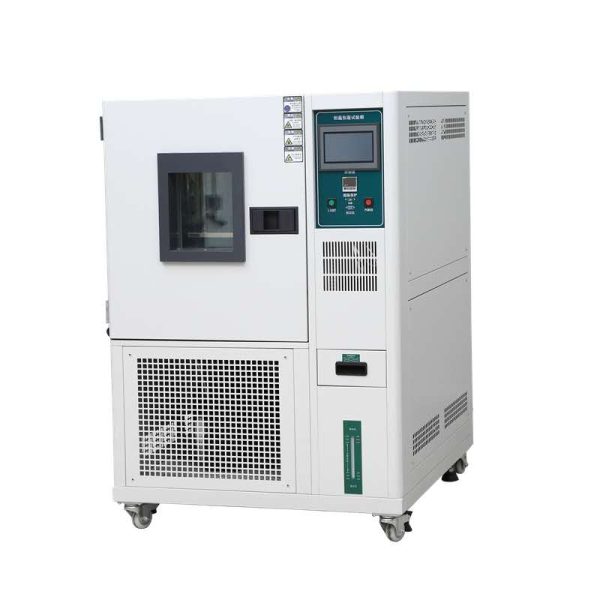

GA-2001-D Cámara Humedad Temperatura Programable 80L
Estándar de diseño:
| GB11158 | Condición técnica de la cámara de prueba de alta temperatura |
| GB10589-89 | Condición técnica de la cámara de prueba de baja temperatura |
| GB10592-89 | Condición técnica de la cámara de prueba de temperatura de alta baja |
| GB/T10586-89 | Condición técnica de la cámara de prueba de calor húmedo |
| GB/T2423.1-2001 | Métodos de prueba de cámara de prueba de temperatura a baja temperatura |
| GB/T2423.2-2001 | Métodos de prueba de cámara de prueba de alta temperatura |
| GB/T2423.3-93 | Métodos de prueba de cámara de prueba de calor húmedo |
| GB/T2423.4-93 | Métodos de prueba de calor con humedad alternativo |
| GB/T2423.22-2001 | Métodos de prueba de cambio de temperatura |
| IEC60068-2-1.1990 | Métodos de prueba de cámara de prueba de temperatura a baja temperatura |
| IEC60068-2-2.1974 | Métodos de prueba de cámara de prueba de alta temperatura |
| GB150.3 | Métodos de prueba de alta temperatura |
| GB150.4 | Métodos de prueba de baja temperatura |
| GB150.9 | Métodos de prueba de calor húmedo |
GA-2001-D Cámara Humedad Temperatura Programable 80L
Usos:
Este equipo puede simular diferentes condiciones de entorno. Es apropiado para probar el rendimiento del material, como resistir el calor, resistir seco,resistir la humedad y resistir el frío. Que puede definir el rendimiento del material.
GA-2001-D Cámara Humedad Temperatura Programable 80L
Especificación
| Modelo | GA-2001-D-80L
(A~F) |
GA-2001-D-
150l (A~F) |
GA-2001-D-
225l (A~F) |
GA-2001-D-
408l (A~F) |
GA-2001-D-
800l (A~F) |
GA-2001-D-
1000l (A~F) |
| Inner size: WHD(cm) | 40*50*40 | 50*60*50 | 60*75*50 | 60*85*80 | 100*100*80 | 100*100*100 |
| External size: WHD(cm) | 105*165*98 | 105*175*108 | 115*190*108 | 135*200*115 | 155*215*135 | 155*215*155 |
| Rango de temperatura | (Low temp.:A:+25℃; B:0℃;C:-20℃; D:-40℃; mi:-60℃; F:-70℃) (High temp.: + 150℃) | |||||
| Rango de humedad | 20%~98% R.H | |||||
| Temp analytic accuracy/
uniformidad |
0.1℃/±2.0℃ | |||||
| Temperature Fluctuation | ±0,5 ℃ | |||||
| Humidity control accuracy | ±0.1%;±2.5% | |||||
| Heat, cooling time | Heat up about 4.0°C/min ; Cooling about 1.0°C/min | |||||
| Inner and outer materials | SUS#304 Stainless steel for inner chamber ; Carton Advanced cold plate nano paint for outer | |||||
| Insulation materials | Resistant to high temp ,high density,formate chlorine,ethyl acetum foam insulation materials | |||||
| Cooling system | Air cooling/single segment compressor(-40°C) ,air and water double segment compressor
(-50°C~-70°C) |
|||||
| Protection devices | Fuse switch, compressor overload switch, refrigerant high and low pressure protection switch,
super humidity over-temperature protection switch, fusible, failure warning system |
|||||
| Parts | Watching window , 50mm testing hole , PL internal bulbs , Wet and dry bulb gauze , partition plate , castorx4, Foot Cupx4 | |||||
| Compresor | Original France“Tecumseh”brand | |||||
| Controlador | Taiwan, Independent R&D software | |||||
| Fuerza | CA 220 V 50/60 Hz. & 1 , AC380V 50/60Hz 3 | |||||
| Peso (kg) | 170 | 220 | 270 | 320 | 450 | 580 |
| 1. Artículo
2. Modelo |
Constant Temperature and humidity test chamber
80l |
| 3. Función | It simulates the products in the chamber where the climate condition of different temperature and humidity, such as high-low operation and storage, ciclismo de temperatura, high-low temperature and high-low humidity, condensación de humedad, etc.. to check its adaptability and changing performance.
Se requiere ajustarse a la regulación internacional (CEI, ÉL, ES, MIL…) Para alcanzar la consistencia (incluyendo el horario de prueba, condición, método) Bajo el Estándar Internacional. |
| 4. Muestra application | La cámara se aplica a:
Prueba de compatibilidad para la tienda, transportation and application of electric, productos electrónicos, componentes de la unidad, parts and other materials under high or low temperature. Las siguientes muestras están prohibidas para ser probadas y almacenadas: – Inflamable , explosivos y otras sustancias volátiles; – Sustancia corrosiva; – Biont; – Fuente de emisión electromagnética fuerte. |
| 5. Volumen, tamaño & peso | |
| 5.1. Volumen
5.2. Tamaño interno 5.3. Tamaño exterior 5.4. Peso |
80l
W. 400 x H500 x D400mm W1050 x H1650 x D980mm 170KG |
| 6. Actuación | |
| 6.1. Condición de prueba | Temperatura:+25℃, Humedad: ≤85%, No hay muestras en la cámara |
| 6.2. Método de prueba | GB/T 5170.2-1996 Cámara de prueba de temperatura
GB/T5170.5-1996 Cámara de prueba de temperatura y humedad (only temperature and humidity) |
| 6.3. Rango de temperatura | -40℃ →+150 ℃ (ajustable) |
| 6.4. Fluctuación de temperatura | ±0,5 ℃ |
| 6.5. Distribución de precisión de la temperatura | ± 2.0 ℃ |
| 6.6. Rango de humedad | 20%～ 98%R.H (temperatura a 20 ℃ -85 ℃) |
| 6.7. Húmedo. fluctuación | ±2,5% HR. |
| 6.8. Distribución de precisión de la humedad | ± 3.0%. |
| 6.9. Tiempo de calentamiento | -40℃ → +150℃ Heat up for 2-4.0℃/min |
| 6.10. tiempo de enfriamiento | +150℃→ -40℃ Cooling for 0.7-1.0℃/min |
| 6.11. Condición de carga | El espacio de prueba no es más que 3/4 del espacio total, Sin calefacción |
| 6.12. Portamuestras | Plantilla de perforación de acero inoxidable |
| 6.13. Rango de control relativo de humedad y temperatura (Consulte la Fig.) | |
| 6.14. Cumplir con los estándares técnicos
|
GB/T 2423.1-2001 Probar un: Método de prueba de baja temperatura
GB/T 2423.2-2001 Prueba B: Método de prueba de alta temperatura GJB 150.3-1986 Prueba de alta temperatura GJB 150.4-1986 Prueba de baja temperatura IEC68-2-1 prueba un: Frío IEC68-2-2 Prueba B: A fuego seco GB11158 "Condiciones técnicas para la cámara de prueba de alta temperatura" GB10586-1 "Condiciones técnicas para la cámara de prueba de calor húmedo" GB/T 2423.2 “Basic environmental testing procedures for electric and electronic products B: Método de prueba de alta temperatura ". GB/T 2423.3 “Basic environmental testing procedures for electric and electronic products Ca: Método constante de prueba de calor con humedad "etc.. |
| GA-2001-D Cámara Humedad Temperatura Programable 80L
7.Características de la estructura. |
|
| 7.1. Estructura de recinto aislado
|
Material externo: Sus304 o barniz de estufa
Material de la pared: Sus304 Material de aislamiento del cuerpo de la caja: flame retardant fire rigid polyurethane foam Material de aislamiento térmico de la puerta: flame retardant fire rigid polyurethane foam |
| 7.2. Canal de aire acondicionado | Ventilador centrífugo:
Calentador, evaporímetro, desagüe, sensor de temperatura |
| 7.3. Estándar de la cámara de prueba
|
Ventana 330x450x40 mm 3 capas de vacío
Mango anti-explosión Bisagra: SUS #304 Lámparas en la cámara: 11W. Puerto de acceso: φ50 mm o φ100 mm 1pc o más. |
| 7.4. Puerta
|
Puerta individual, Abierto desde la izquierda, el mango está a la derecha; Con ventana de visualización: W300xH450 mm, Ventana de lámpara/Dispositivo térmico de prevención de condensación |
| 7.5. Controlador | Pantalla de control, Configuración de protección de sobretemperatura |
| 7.6. sala de máquinas | Unidades de refrigeración , sartenes , desagüe |
| 7.7. Gabinete de control para la distribución de energía | Ventilador de zargüenza, ventilador |
| 7.8. Calentador | Sistema de calefacción: Calentamiento en bicicleta del calentador eléctrico de acero inoxidable de tubo de aleta |
| 7.9. Humidificador | Sistema de humidificación del horno, sistema de devanado en bicicleta |
| 7.10. Power line hole and outfall position | located at the back of chamber |
