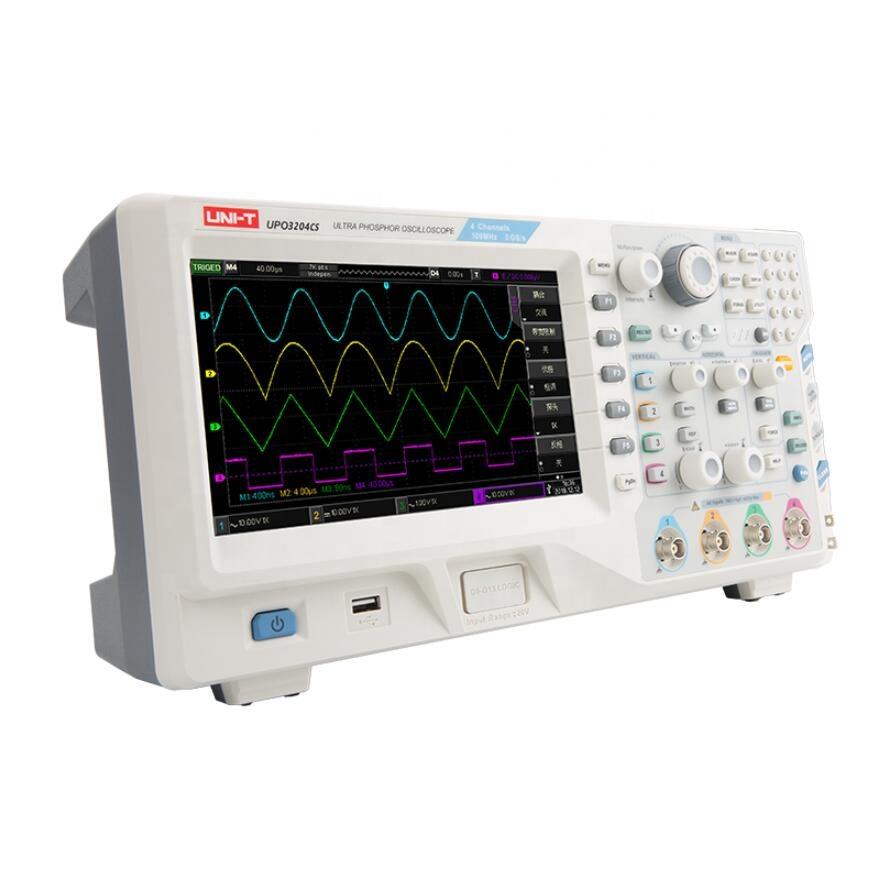

UNI-T UPO2102CS Dцифров ултрафосфорен осцилоскоп за съхранение
- Описание
- Разследване
Описание
Ултрафосфорен осцилоскоп
Особеност
Честотна лента:70Mhz,100Mhz 28Mpts дълбочина на паметта на канал 50000wfms/s скорост на улавяне на формата на вълната 256-ниво на интензитета на градиране на дисплея Регулируема времева база на канала 65000 кадри запис на вълнова форма 8 инчов TFT LCD,WVGA(800*480 пиксел) Интерфейс: USB хост,USB устройство, LAN,AUX изход
Ултрафосфорен осцилоскоп
| Модели | UPO2104CS | UPO2102CS | UPO2164CS | UPO2162CS | UPO2204CS | UPO2202CS | |||||
| Честотна лента | 100MHz | 160 MHz | 200 MHz | ||||||||
| Канали | 4 | 2 | 4 | 2 | 4 | 2 | |||||
| Честота на извадка | 1GS/s | ||||||||||
| Макс. дълбочина на паметта | 32Mpts | ||||||||||
| Скорост на улавяне на формата на вълната | 30,000wfms/s | ||||||||||
| Скала за времева база | 2 ns/div към 50 s/div | ||||||||||
| Входно свързване | (1MQ ± 1%)11(13pF ± 3pF) | ||||||||||
| Вертикална скала | 1mV/div до 20V/div (1М) | ||||||||||
| Точност на постоянен ток | 3% | ||||||||||
| Запис на формата на вълната | 65,000 Рамки | ||||||||||
| Тригер | Ръб, край, Редувайте се, Runt, Супер снимка, N-ти ръб, Закъснение, Продължителност, SetupHold, Продължителност на импулса,Наклон, VideoPattern, RS232/UART,12° С,SPI, USB | ||||||||||
| Декодиране на автобус | Стандартен: Паралелен; Не е задължително: RS232/UARTI2CSPI,USB | ||||||||||
| Работа с формата на вълната | A+B、А-Б、AXB、A/B、БПФ、Разширени с възможност за редактиране | ||||||||||
| Автоматично измерване | Пикова стойност,Амплитуда, Максимум, минимум, Най-висока стойност, Долна стойност, Средно.Средно, Средноквадратична стойност, Превишаване, Предварително снимане, Честота, Цикъл, Време за издигане, Есенно време, Положителен пулс, Отрицателен пулс, Положителен коефициент на мито, Коефициент на отрицателно мито, Закъснение 2->1 | ||||||||||
| Брой измервания | Дисплей 5 измервания по едно и също време | ||||||||||
| Статистика на измерването | Средно аритметично, Макс, Мин, Стандартен | ||||||||||
| Честотомер | Хардуер 6 брояч на битове (Каналите могат да се избират) | ||||||||||

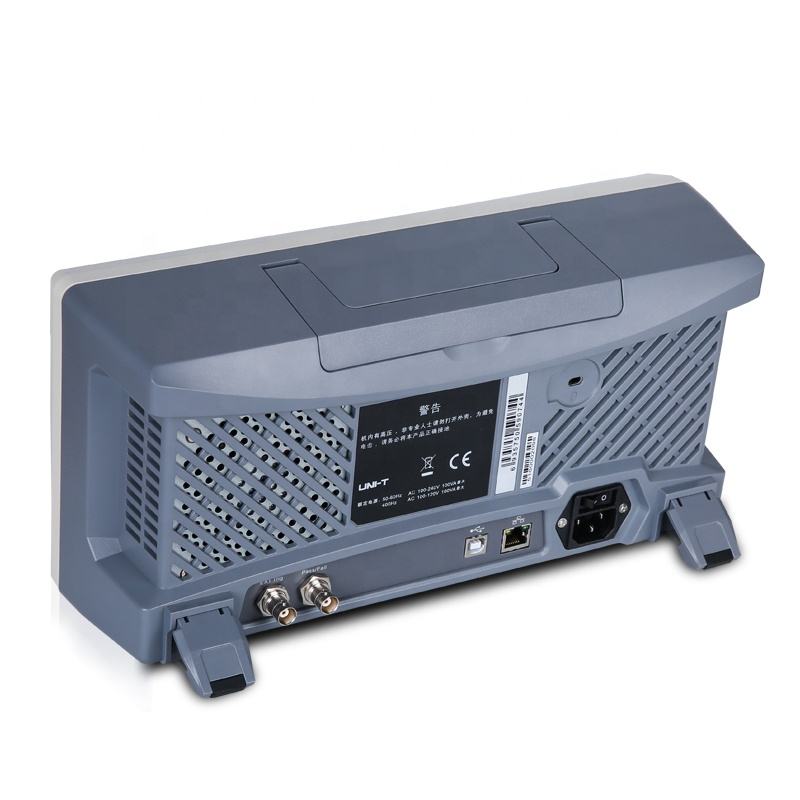

| Стандартен интерфейс | USB-хост, USB-устройство, LAN,10MHz вход/изход, AUX изход (TrigOut, Успешно/Неуспешно) | ||||||||||
| Обща характеристика | |||||||||||
| Мощност | 100V~240VACrms,45Hz~440Hz | ||||||||||
| Дисплей | 8 инча,TFT LCD,WVGA(800X480) | ||||||||||
| Цвят на продукта | Бяло и сиво | ||||||||||
| Нетно тегло на продукта | 3.5 кг 0,2 кг | ||||||||||
| Размер на продукта(ШХВХД) | 336mm X 163,8 mm X 105 mm | ||||||||||
| Стандартни аксесоари | ProbeX2/4(1х,10X превключваем),Захранващ кабел ,USB кабел, CD със софтуер за компютър | ||||||||||
| Стандартна индивидуална опаковка | Кутия за подарък, Наръчник на английски език | ||||||||||
| Стандартно количество в кашон | 2 персонални компютри | ||||||||||
| Стандартно измерване на кашона(ДХШХВ) | 550mmX220mmX325mm | ||||||||||
| Стандартно кръстосано тегло на кашона | 9.5КИЛОГРАМА | ||||||||||
