Оптичен емисионен спектрометър GA-188

Описание

Оптичен емисионен спектрометър GA-188

1.Принцип на работа и приложение

GA-188 пълноспектърен спектрометър с директно отчитане се състои от модул за възбуждане, оптична система, система за измерване и контрол и софтуер за анализ. Когато инструментът работи, под защитата на аргон, разрядът с високо напрежение, генериран от източника на възбуждаща светлина, пренася енергията към металния материал, преминаване на металния материал от твърдо в газообразно състояние. Електроните във външната обвивка на атом от златни пари преминават от основно състояние към възбудено състояние. Възбуденият атом е нестабилен. Когато електроните във външната обвивка се върнат в основно състояние, енергията се излъчва като светлина. Различните елементи излъчват светлина с различна дължина на вълната, и цялата крива на спектъра се събира чрез системата за оптичен път и CMOS детектор. Спектърът се решава от софтуера за анализ, и съществуването на даден елемент се потвърждава според дължината на вълната на светлината, и съдържанието на този елемент се определя според интензитета на дължината на вълната.

GA-188 пълноспектърен спектрометър с директно отчитане се използва главно за измерване на състава на легиращите елементи и съдържанието на примесни елементи в метални материали, широко използвани в металургията, кастинг, машинна обработка и други отрасли на инспекция преди пещта, входяща проверка, контрол на качеството и проверка на доставката.

Точността на измерване на спектрометър с директно отчитане на пълен спектър GA-188 е много по-висока от националния стандарт, достигане на най-висока оценка А, които могат да бъдат проверени от националните метрологични институции. От стартирането му, той е натрупал богат опит в приложението и е признат от много известни клиенти.

Оптичен емисионен спектрометър GA-188

2.Основни технически параметри

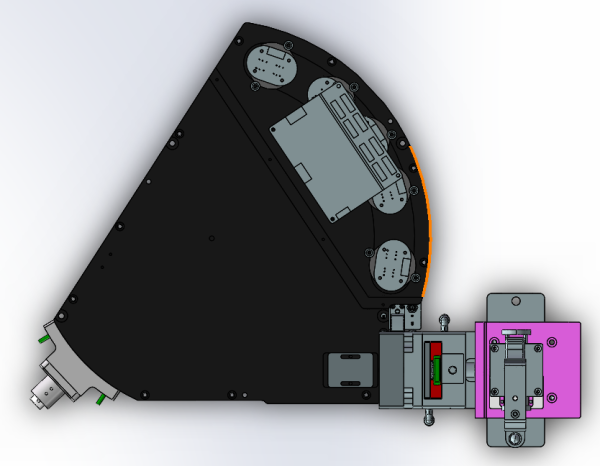

▞ Оптична структура: GA-188 структурата Paschen-Runge, Устройство за кръг Rowland, за да се намали промяната на инструмента с температурата на околната среда и влиянието на освобождаването на напрежението, причинено от, подобряване на точността и стабилността на инструментите.

▞ Оптично фокусно разстояние: радиусът на решетката на 401 мм, толкова по-голямо фокусно разстояние за инструмента осигурява отлична разделителна способност.

▞ Спектрален диапазон: откриваем диапазон на дължина на вълната (165 ~ 580 nm), за анализиране на различни конвенционални елементи, отговарят на нуждите на различни субстратни материални елементи на теста.

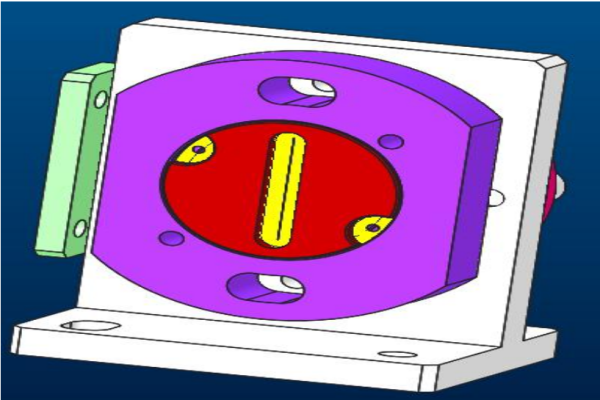

▞ Инцидент: цепка шир 12 микрони, фин падащ процеп ефективно филтрира нежеланата шумова светлина, избягвайте интензитета на светлината на детектора е твърде наситен, намалява светлинната интерференция между елементите.

▞ Детектор: Използване на CMOS детектор, инсталирането на повече от CMOS, използвайки дислокационно оформление, няма разлика между различните дължини на вълната, светлинен спектър с дължина на вълната като цяло, за постигане на пълно покритие на спектъра, отговарят на търсенето на клиентите за многоелементен тест.

▞ Вдлъбната решетка: 2400 гр/мм, отдолу: скорост на дисперсия (клас 1) 0.47 nm/mm, вдлъбната решетка може да намали феномена на абсорбция, има само загуба на отразена светлина от решетъчната повърхност, и няма разлика в цвета, ефектът на вакуумните ултравиолетови спектри на възнесението.

▞ Време за анализ: според различните видове проби и, общият анализ отне по-малко от 40 секунди наведнъж. Ø
▞ Източник на възбуждаща светлина, източник на светлина с цифрово възбуждане, разнообразие от регулируеми условия на възбуждане, отговарят на търсенето на анализа на различните материали.
▞ Електроди за възбуждане: използвайки волфрамови електроди с висока чистота, волфрамовият електрод с висока чистота има предимства на висока якост, устойчивост на корозия, устойчивост на окисление при висока температура, намаляване на инструмента, направен в процеса на въздействието на параметрите на инструмента върху данните от теста.
▞ Аргонови модули: чистота на аргон 99.999%, входно налягане на газ аргон 0.5 MPa, поток от газ аргон възбуждащ поток е около 3.5 L/мин, поддържа потока е около 0.4 L/мин, потокът в режим на готовност е около 0.1 L/мин.
▞ Размер и тегло: 620 * 495 * 270 мм, относно 40 килограма

Оптичен емисионен спектрометър GA-188

3.Основни технически характеристики

Аrgon циркулация
▞ Отличната оптична чистота на аргоновото запечатване може да се запази за дълъг период от време.
▞ Усъвършенстван оптичен елемент за продухване на аргон, оптимизират работата на UV компонентите.
▞ Филтърът за циркулация на аргон може да елиминира молекулите на въздуха, подобряване на надеждността на оптичната система.
▞ Оптичният инструмент може да избегне оптично отклонение и да подобри стабилността на налягането на дългосрочна стабилност.
▞ Ниска консумация на аргон и икономическа ефективност.

CMOS технология за анализ на пълен спектър

▞ Богат спектър, по-добър анализ на точността.
▞ Пълен спектър за разграничаване на фона и подобряване на точността на анализа.
▞ Чувствителен интелект за избор на подходящата дължина на вълната, прилагането на многоспектрална технология за напасване, съдържанието с обща стойност има изключителни резултати.
▞ Технология за многоспектърно приспособяване за елиминиране на влиянието на спектъра, за постигане на точно измерване.

Tоригиналната интелигентна техника за коригиране на дрейфа в реално време

▞ Анализ на корекция на дрейфа на спектъра в реално време, за подобряване на стабилността на инструмента.
▞ Автоматично калибриране, по-лесен за работа. Намалете честотата на стандартизация.

Пвнимателен дизайн на пневматичен клапанен блок
▞ Ще мултиплексира електромагнитен клапан и интеграция за контрол на налягането, именно, намален обем, и може да намали процента на неуспех.
▞ Напълнена със светло помещение циркулационна система с аргон с възбуждане, спестяване на консумация на газ аргон.

Ппрофесионален и опростете операционния софтуер
▞ Ботове
Интелигентен избор на съвпадащи програми за по-точни резултати от анализа
Активиране на количествен анализ на неизвестни проби.
▞ Контрол на качеството
Лесно задайте горни и долни граници според стандартите за качество на потребителя.
Автоматично определя дали пробният компонент преминава.
▞ Идентификация на нивото
Бързо идентифицирайте примерни степени и лесно класифицирайте непознати материали.
▞ Система за автоматична диагностика
Софтуерният интерфейс показва състоянието на работа на инструмента в реално време.
Предупредителен инструмент за поддръжка и време за почистване.

Ооперация с ново кликване
Работа с един бутон, бърза и лесна работа, настройте според фабричните изисквания.

4. Изисквания към лабораторната среда

декологични изисквания

▞ Инструментът трябва да бъде поставен в специална лаборатория, закрита площ от повече от 10 квадратни метра, наоколо и се уверете, че няма опасни, запалими и корозивни газове. Забележка: Забранено е поставянето на уреда в лабораторията за химичен анализ.

▞ Работна температура: 10℃ ~ 30 ℃, 3 часа при стайна температура колебанията са по-малки от 2 ℃, лаборатория за изисквания за монтаж на климатична инсталация.

▞ Температура на съхранение: 0℃ ~ 45 ℃

▞ Относителна влажност на околната среда: 20% ~ 80%, и за влажни райони, трябва да бъде оборудван с QuShiJi.

▞ Спектрална камера на спектрометър с директно отчитане, монтирана в корпуса с устройство за контрол на температурата, може в околната среда в обхвата на работа, ако е извън обхвата на горните изисквания, експлоатационният живот на инструмента и точността на измерване ще бъдат засегнати.

Пower изискване

▞ Мощност монофазна 220 + 20 v, 1 kva захранване.

▞ За да се гарантира нормалното използване на спектрометъра за директно отчитане, моля за инструмент, оборудван с a 1 ква ~ 3 ква монофазен 220 v параметри на регулатора на променливо напрежение.

▞ Спектрометър с директно отчитане, използващ защитно заземяване на еднофазно захранване. За да се осигури надеждна употреба на устройството, потребителите трябва да гарантират, че PE защитното заземяване на електрическата мрежа е добре заземено и отделено от защитното заземяване на друго голямо оборудване. Ако PE не може да бъде правилно заземен, подгответе заземяващ проводник за устройството със заземително съпротивление по-малко от 4 ома.

Аrgon изискване

▞ Чистота на аргон 99.999% или по-високо, 2 PPM или по-малко съдържание на кислород и H2O 5 PPM, или по-малко (бутилка с аргон на открито, не вали) са строго забранени. Ако не е наличен аргон с висока чистота, препоръчва се пречиствател с аргон.

▞ Използване на поток от аргон: потокът в режим на готовност е около 0.1 L/мин, поддържа трафик около л/мин (0.4 да се 0.5), стимулира притока на около 3.5 L/мин.

▞ Контролно налягане на аргон: 0.5 Mpa.

Свързваща тръба за аргон

▞ Трябва да се използва произволна специална аргонова тръбна връзка от неръждаема стомана.

Изпускателна бутилка

▞ Изгорелите газове от инструмента чрез a 14 mm диаметър PVC подсилен тръбен ред за осигуряване на филтриране в бутилката. Трябва да се почистват и сменят навреме, за да се предотврати вентилацията.

приготвяне на пробата

▞ За желязна основа трябва да се използва специална подготовка на прототип за смилане на проби, прототип за шлайфане с двоен диск и машина за шлайфане на пода, използвани за полиране на повърхността на стоманената проба. Цветните метали изискват малък струг за подготовка на пробите.

▞ Потребителите трябва да подготвят машина за рязане, използван за екстериор не е подходящ за обработка на пробата от спектрометърния анализ;

▞ Анализираните проби трябва да са еднакви, без пори, без леярски дефекти, подготовката трябва да постигне гладка повърхност, без окислителен слой, без масло, ръба на пробата, без резене.

Изисквания за стандартни проби

▞ Фабриката за спектрометър с директно отчитане ще хвърли произволно стандартна проба за спектрално калибриране, използва се за калибриране на инструмента като дрейф на целия спектър. В допълнение, потребителите трябва да подготвят стандартни проби или проби за вътрешен контрол, подходящи за техните видове продукти за калибриране на кривите на инструменталния анализ.

Изисквания за компютър и принтер

▞ Подгответе текуща обща конфигурация на компютъра (лаптоп и настолен компютър), изисква повече от 1 gb памет, повече от 1.8 GHZ двуядрен процесор, използвани за инсталиране на софтуера за анализ на спектрометъра с директно отчитане.

▞ Подгответе принтер, лазерен и мастиленоструен или стилус принтер, печат, използван за анализ на отчета с данни.



Някои от матричните елементи и техните диапазони за инструментален анализ (вижте отделно таблицата на матричните елементи)

Аналитична крива	Средно-ниско легирана стомана			Cr-Ni неръждаема стомана			Cr неръждаема стомана
елемент	Мин	Макс	Мин		Макс	Мин		Макс
° С	0.0006	1.3	0.008		2.5	0.04		2.2
И	0.01	3.9	0.09		4	0.1		1.4
Мн	0.03	2.1	0.12		16	0.1		1.5
П	0.002	0.12	0.003		0.3	0.006		0.05
С	0.002	0.16	0.001		0.4	0.001		0.3
Кр	0.01	4.5	7.4		32	7.8		24
в	0.004	4.4	0.8		48	0.09		4.2
мо	0.0004	1.3	0.08		4.2	0.02		1
Ал	0.003	1.5	0.005		1.7	0.1		1.7
Cu	0.0002	0.5	0.05		4.5	0.02		0.5
Co	0.001	0.5	0.008		17	0.01		0.5
На	0.002	1.2	0.005		1.1	0.006		0.4
Nb	0.002	0.3	0.02		2
V	0.0003	0.9	0.02		9.5	0.03		1.1
У	0.03	2.1	0.002		4.1	0.05		0.7
Pb	0.0003	0.03	0.0001		0.02
б	0.0006	0.02	0.0007		0.02
сн	0.001	0.09	0.0003		0.05
Zn	0.002	0.04	0.006		0.008
Като	0.0007	0.1	0.0004		0.04
Би	0.0001	0.01	0.00004		0.003
Zr	0.004	0.35
ок	0.0004	0.002	0.0003		0.001
сб	0.0002	0.02	0.0005		0.022
Fe	Баланс			Баланс			Баланс



Аналитична крива	Излято желязо		Желязо с високо съдържание на хром		Стомана с високо съдържание на манган		Длето инструментална стомана
елемент	Мин	Макс	Мин	Макс	Мин	Макс	Мин	Макс
° С	1.8	4.5	0.9	3.4	0.5	2.4	0.08	2.2
И	0.2	4.7	0.2	2.5	0.3	1.7	0.04	1.5
Мн	0.06	4.7	0.1	2.4	5.3	23	0.04	1.7
П	0.02	0.8	0.01	0.3	0.01	0.2	0.004	0.07
С	0.003	0.2	0.01	0.15	0.006	0.11	0.001	0.06
Кр	0.03	10.5	0.4	34	0.08	3.8	1.8	14
в	0.05	6.8	0.05	32	0.04	3.5	0.07	0.55
мо	0.01	2.1	0.1	4	0.1	2	0.02	9.4
Ал	0.002	0.12			0.008	0.12	0.005	1.6
Cu	0.06	2.2	0.06	1.5	0.02	0.6	0.04	0.5
Co	0.008	0.03			0.007	0.1	0.008	8
На	0.007	1	0.01	0.14	0.004	0.4
Nb	0.002	0.7	0.1	0.7	0.08	0.42
V	0.01	0.7	0.02	1.2	0.01	0.84	0.03	2.5
У	0.007	1					0.06	19
Pb	0.0002	0.04					0.0001	0.07
Mg	0.001	0.14
б	0.002	0.5			0.0009	0.02
сн	0.003	0.3			0.008	0.07	0.007	0.05
Fe	Баланс		Баланс		Баланс		Баланс



Аналитична крива	Алуминий-силиций		Алуминий и цинк		Алуминиев бронз		Алуминий и магнезий		Чист алуминий
елемент	Мин	Макс	Мин	Макс	Мин	Макс	Мин	Макс	Мин	Макс
И	0.02	24	0.02	9.4	0.02	7	0.02	2.3	0.01	1.2
Fe	0.02	4	0.03	1	0.05	1.9	0.07	0.8	0.01	4
Cu	0.005	6	0.01	4.3	0.01	13	0.007	1	0.002	1
Мн	0.005	1	0.02	1	0.05	1	0.03	2.4	0.001	1
Mg	0.01	1.5	0.01	4	0.01	2.7	0.006	10.2	0.002	1
Кр	0.005	0.5	0.01	0.4	0.01	0.14	0.01	0.4	0.001	0.15
в	0.02	2.5	0.01	0.2	0.01	2.3	0.005	0.25	0.001	0.16
Zn	0.005	3.5	0.01	12	0.05	3.5	0.01	1	0.002	0.5
На	0.005	0.4	0.005	0.3	0.001	0.2	0.007	0.3	0.001	0.15
Би	0.02	0.6	0.002	0.6	0.02	0.6	0.02	0.6	0.02	0.6
Cd	0.001	0.3	0.002	0.3	0.01	0.3	0.01	0.3	0.001	0.3
Co	0.003	0.4	0.01	0.05	0.03	0.4	0.03	0.4	0.009	0.4
Ga	0.005	0.2					0.009	0.02	0.002	0.06
Pb	0.005	0.5	0.005	0.5	0.01	0.5	0.001	0.5	0.002	0.5
сб	0.005	0.4			0.1	0.4
сн	0.003	0.5	0.005	0.2	0.02	0.3	0.001	0.2	0.01	0.2
V	0.005	0.2	0.005	0.03	0.01	0.03	0.002	0.03	0.004	0.05
Zr	0.005	0.2	0.01	0.3	0.001	0.2	0.003	0.12	0.001	0.12
Ал	Баланс		Баланс		Баланс		Баланс		Баланс



Аналитична крива	Месинг		Бяла мед + цинк бяла мед		Алуминиев бронз		Калайено-оловен бронз
елемент	Мин	Макс	Мин	Макс	Мин	Макс	Мин	Макс
Zn	0.5	45	0.01	0.8	0.04	7	0.003	11.3
Zn			18	33.5
Pb	0.01	6	0.002	1.3	0.002	0.12	0.001	21
сн	0.009	9.5	0.009	5.8	0.003	2.5	0.005	19
П	0.002	0.2	0.003	0.07	0.002	0.2	0.001	1
Мн	0.001	5.3	0.0009	1.8	0.001	2.4	0.001	0.4
Fe	0.02	3	0.03	2.7	0.005	6	0.003	1
в	0.009	1.8	5.5	34	0.002	6	0.001	5
И	0.001	4.6	0.0009	0.8	0.004	0.3	0.002	1.4
Mg	0.001	0.01	0.003	0.7
Кр	0.001	0.2	0.0003	1.8
Като	0.001	0.2	0.003	0.05	0.001	0.03	0.004	0.2
сб	0.001	0.4			0.001	0.1	0.001	0.6
Cd	0.001	0.02			0.001	0.01
Би	0.002	5.5	0.001	0.1	0.002	0.12	0.006	1
Ag	0.007	0.1	0.002	0.1			0.001	0.06
Co	0.004	0.5	0.007	0.3			0.001	0.2
Ал	0.001	6.7	0.0009	2	3.0	12	0.01	0.6
Cu	Баланс		Баланс		Баланс		Баланс



Аналитична крива	Червена мед		Берилиев бронз		Силициев бронз
елемент	Мин	Макс	Мин	Макс	Мин	Макс
Zn	0.001	0.3	0.005	0.23	0.2	6
Pb	0.001	1.5	0.005	0.3	0.01	0.8
сн	0.001	0.3	0.005	0.18	0.05	0.7
П	0.001	0.02			0.005	0.08
Мн	0.0001	0.1	0.005	0.08	0.2	1.8
Fe	0.001	0.2	0.02	0.28	0.1	1.7
в	0.001	0.5	0.005	0.35	0.05	1
И			0.02	0.3	1.5	5
Mg	0.001	0.01			0.002	0.01
Кр	0.001	0.03	0.002	0.006
The	0.005	0.05
Като	0.005	0.3			0.005	0.08
сб	0.005	0.35			0.005	0.07
Cd	0.001	0.03
Би	0.001	0.07			0.002	0.02
Бъда			0.32	3.2
Co	0.001	0.05	0.15	2
Ал	0.002	0.02	0.02	0.2	0.02	0.35
С	0.001	0.05			0.005	0.02
Cu	Баланс		Баланс		Баланс
